2-podium planetaire versnellingsbak: SGR's tweetraps planetaire versnellingsbak in mijnmachines

Op het gebied van industriële machines is het bereiken van een hoge koppeluitgang binnen een compacte ruimte een veel voorkomende uitdaging. Voor fabrikanten van kleine en middelgrote apparatuur, vooral die in industrieën zoals horizontaal directioneel boren, mijnbouwmachines en windenergie, de tweetraps planetaire versnellingsbak is naar voren gekomen als een krachtige en betrouwbare transmissie -oplossing.

Bij SGR (Shanghai SGR Heavy Industry Machinery Co., Ltd.), zijn we gespecialiseerd in het ontwerpen en produceren van planetaire versnellingsreducers op maat gemaakt voor een breed scala aan industriële toepassingen. Ons vlaggenschip N-serie Planetaire versnellingsbak kan worden geconfigureerd als eenheden met één podium, tweetraps of multi-fasen, afhankelijk van de behoeften van de klant. Onder deze valt de tweetraps planetaire versnellingsbak op vanwege zijn superieure koppelcapaciteit, compact ontwerp en aanpassingsvermogen aan complexe werkomgevingen.

（1） Inzicht in het verschil: tweefasen versus eenstadium planetaire versnellingsbakken

Om de waarde van een tweetraps planetaire versnellingsbak beter te waarderen, is het essentieel om te begrijpen hoe deze verschilt van zijn eenfase tegenhanger.

Een planetaire versnellingsbak met één fase bestaat uit één set zonnestraal, planetaire versnellingen en ringwiel, het biedt meestal een overbrengingsverhouding tussen 3: 1 en 10: 1. De planetaire versnellingsbak van het podium staat bekend om zijn hoge efficiëntie (vaak meer dan 95%) en een eenvoudige structuur en is het meest geschikt voor toepassingen die matig koppel en snelheidsvermindering vereisen.

Een tweetraps planetaire versnellingsbak bevat twee sets planetaire versnellingsstadia in serie en kan een veel hogere overbrengingsverhouding bereiken-meestal tussen 10: 1 en 100: 1-zonder de fysieke grootte te vergroten, en het verdeelt de belasting over meer tandwieltanden, het verbeteren van de duurzaamheid en het verminderen van de slijtage.

De tweetraps planetaire versnellingsbak is ideaal voor zware toepassingen waar zowel een hoog koppel als een compacte grootte van cruciaal belang zijn. Het tweetrapsontwerp zorgt voor een grotere koppeluitgang, een hoger laadvermogen en verbeterde transmissiestabiliteit, waardoor het een voorkeurskeuze is voor geavanceerde industriële toepassingen.

(2) Unieke voordelen en industriële toepassingen van SGR's tweetraps planetaire versnellingsbak

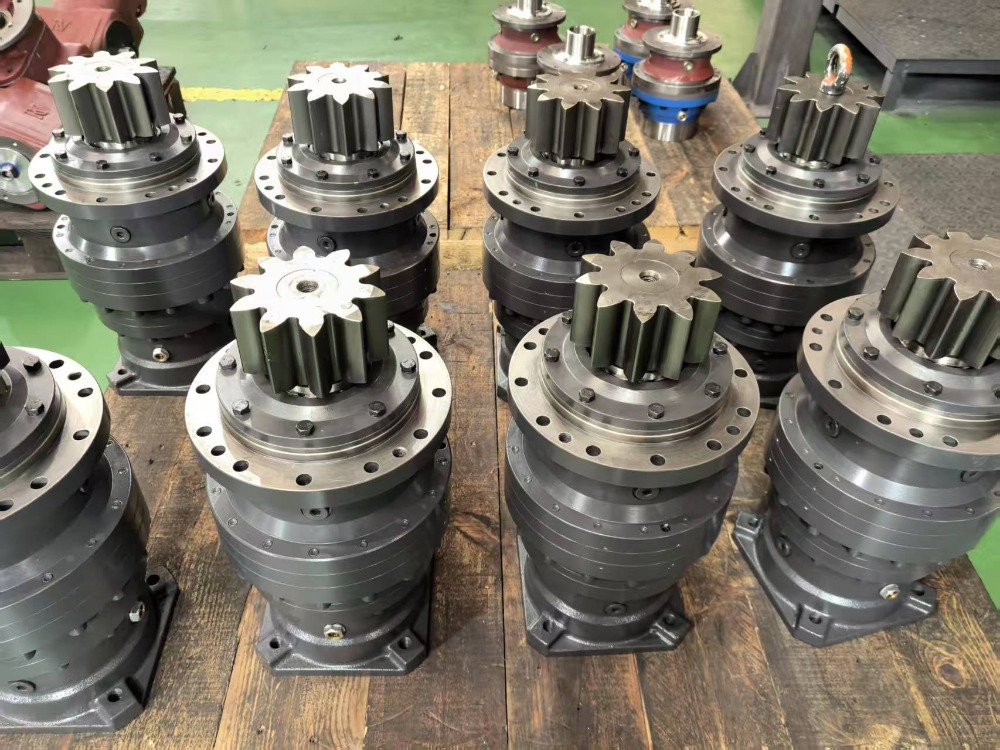

SGR's tweetraps planetaire versnellingsbak is ontworpen om te voldoen aan de rigoureuze eisen van moderne industriële omgevingen. Gebouwd met 20CRMNTI -legeringsstaal, ondergaan onze tandwielen carburerend, blussen en precisie slijpen, waardoor uitzonderlijke hardheid, slijtvastheid en een lange levensduur zorgt.

Belangrijkste kenmerken:

Multi-tanden laadverdeling: zorgt voor een soepele werking en verlengt de levensduur van de versnellingsbak.

Hoge mechanische efficiëntie: tot 96%, het minimaliseren van energieverlies en het verlagen van de operationele kosten.

Modulair ontwerp: biedt verschillende invoer- en uitvoerconfiguraties (asingang, flensingang, holle asuitgang, enz.) Voor flexibele integratie.

Hoge koppeldichtheid: levert krachtige output in een compacte vormfactor, ideaal voor ruimtebeperkte toepassingen.

Aanpassingsmogelijkheden: ondersteunt klantspecifiek ontwerp in termen van montageposities (M1-M6), overbrengingsverhoudingen en verbindingsinterfaces.

Toepassingsvelden:

Trenchless horizontaal directioneel boren (HDD): biedt een stabiele, hoge-koelige uitgang voor boorkopaandrijving en rotatie.

Mijnbouwmachines: Powers Crushers, transportbanden en takels onder zware belastingomstandigheden.

Windenergie -uitrusting: gebruikt in Yaw- en Pitch Control Systems voor precieze aanpassing van de windrichting.

Landbouwmachines: verbetert de prestaties in tractoren, oogstmachines en andere krachtintensieve apparatuur.

Textiel- en rubbermachines: zorgt voor een soepele en consistente werking bij de productie van zeer nauwkeurige productie.

(3) Case: SGR tweetraps planetaire versnellingsbak in mijnmachines

Een toonaangevende fabrikant van mijnbouwapparatuur in de provincie Hubei, China, stond voor uitdagingen bij het upgraden van hun riemtransportsysteem. De bestaande versnellingsbak kon de hoge koppelvereisten van continue werking onder zware belastingomstandigheden niet aan, wat resulteerde in frequente afbraak en verhoogde onderhoudskosten.

Na het evalueren van meerdere leveranciers, selecteerde de klant SGR's tweetraps planetaire versnellingsbak voor zijn superieure koppelcapaciteit, compact ontwerp en betrouwbaarheid.

Aangepaste configuratie:

Versnellingsverhouding: 45: 1

Uitgangskoppel: 4.500 nm

Invoertype: flens gemonteerde servomotorverbinding

Uitgangstype: vaste as met snelweg

Montagepositie: M2 (flensuitgang naar beneden)

Feedback van klanten:

Verbeterde betrouwbaarheid: de versnellingsbak heeft meer dan 12 maanden continu bediend zonder enige prestatieafbraak.

Verbeterde efficiëntie: de mechanische efficiëntie van 96% verminderd het stroomverbruik aanzienlijk.

Verminderde downtime: modulair ontwerpgemaakte onderhoud gemakkelijker en sneller, waardoor de reparatietijd met 40%wordt verkort.

Kosteneffectieve oplossing: geleverde prestaties vergelijkbaar met geïmporteerde merken tegen 30% lagere kosten.

Deze real-world applicatie toont duidelijk de praktische voordelen van SGR's tweetraps planetaire versnellingsbak in veeleisende omgevingen zoals mijnbouw.

Naarmate industriële machines complexer en veeleisend worden, blijft de behoefte aan krachtige oplossingen met een hoge betrouwbaarheid, blijven groeien. SGR's tweetraps planetaire versnellingsbak voldoet niet alleen aan, maar overtreft deze verwachtingen met zijn geavanceerde ontwerp, superieure materialen en aanpasbare configuraties.

Of u nu horizontale directionele boorplatforms, mijnbouwtransporteurs of windturbine gierstelsels bouwt, SGR biedt een robuuste, efficiënte en kosteneffectieve transmissie-oplossing op maat gemaakt op uw specifieke behoeften.

Kies SGR - Je vertrouwde partner in planetaire versnellingsreductietechnologie (auteur, SGR, Angie Zhang)
