Een vergelijking van drie veel vergelijkbare typen industriële tandwielreductoren

Een industriële versnellingsbak krachtig naar een op zichzelf staande eenheid bestaande uit tandwielaandrijvingen, wormaandrijvingen of tandwielwormaandrijvingen ingesloten in een krachtige behuizing. De belangrijkste functie van een industriële versnellingsbak is het veranderen van de snelheid en het uitgangskoppel, waardoor een hoog koppel en een laag toerental wordt geboden.

Veel interessante industriële tandwielreductoren zijn voornamelijk: tandwielreductoren, wormwielreductoren en planetaire tandwielreductoren. In dit artikel geeft de leverancier van tandwielreductoren, SGR, een uitgebreide vergelijking van deze drie veel vergelijkbare typen tandwielreductoren, zodat u ze snel kunt begrijpen.

(1) Tandwielreductoren

Veel verschillende soorten tandwielreductoren zijn cilindrische tandwielreductoren, kegelwielreductoren en kegelcilindrische tandwielreductoren. Hiervan worden cilindrische tandwielreductoren het meest gebruikt en hebben ze de breedste scala aan toepassingen. Cilindrische tandwielreductoren kunnen verder krachtig worden in onder meer eentraps-, tweetraps- en drietraps cilindrische tandwielreductoren.

Eentraps cilindrische tandwielreductoren zijn geschikt voor reductieverhoudingen van 3 tot 5. De tandwieltanden kunnen recht, spiraalvormig of visgraat zijn. De behuizing is meestal vervaardigd uit gietijzer, maar kan ook vervaardigd worden uit gelaste staalplaten. Wentellagers worden veel gebruikt, waarbij glijlagers alleen worden gebruikt voor zware belastingen of zeer hoge snelheden.

Tweetraps cilindrische tandwielreductoren kunnen verder worden uitgebreid in drie typen: het uitgebreide type, het split-flow-type en het coaxiale type, met aangewezen reductieverhoudingen variërend van 8 tot 40.

Bij tweetraps cilindrische tandwielreductoren zijn de tandwielen van de tweetraps cilindrische tandwielreductor met parallelle as asymmetrisch ten opzichte van de lagers geplaatst, wat een hoge mate van asstijfheid vereist.  De koppelinvoer- en uitvoereinden zijn weg van de tandwielen geplaatst om een ​​​​ongelijkmatige verdeling van de belasting over de tandwielbreedte, veroorzaakt door buigvervorming van de as, te verminderen. Het tweetraps cilindrische tandwielreductiemiddel met parallelle as heeft een eenvoudige structuur en is het meest gebruikte type.

In een tweetraps cilindrische tandwielreductor met gedeelde pad zijn de tandwielen symmetrisch ten opzichte van de lagers gelegen, wat resulteert in een meer uniforme spanningsverdeling op de tandwielen en lagers. Om de totale axiale kracht op de zo te vergroten, moeten de spiraalrichtingen van de twee paar tandwielen tegengesteld zijn. Tweetraps cilindrische tandwielreductoren met gesplitste pad hebben een complexe structuur en worden vaak gebruikt in toepassingen met een hoog vermogen en variabele belastingen.

Coaxiale tweetraps cilindrische tandwielreductoren hebben een grote axiale afmeting, een lange tussenas en een relatief slechte stijfheid. Wanneer de onderdompelingsdiepte van de twee grote tandwielen in de smeerolie vergelijkbaar is, kan het draagvermogen van de hogesnelheidstraptandwielen niet volledig worden benut. Coaxiale tweetraps cilindrische tandwielreductoren worden vaak gebruikt in toepassingen waarbij de ingaande en uitgaande assen zich op dezelfde plek bevinden.

Over het algemeen hebben tandwielreductoren een hoge transmissie-efficiëntie, een betrouwbare werking, een lange werking en zijn ze gemakkelijk te onderhouden. Ze worden veel gebruikt in de metallurgie, mijnbouw en steenkoolwinning, landbouwmachines en het bedrukken en verven van textiel.

(2) Wormwielreductoren

Wormwielreductoren zijn praktisch onmogelijk in cilindrische wormwielreductoren, ingewikkelde wormwielreductoren, conische wormwielreductoren en wormwielreductoren.

Wormwielreductoren zijn geschikt voor reductieverhoudingen van 10 tot 80. Wormwielreductoren hebben een compacte structuur, een grote overbrengingsverhouding, een soepele werking en een laag geluidsniveau, maar hun transmissie-efficiëntie is laag, waardoor ze geschikt zijn voor intermitterende toepassingen met laag vermogen.

Bovendien hebben wormwielreductoren een zelfremmende functie in omgekeerde richting, waardoor ze ideaal zijn voor toepassingen waarbij het omkeren van de laatste vereist is en een veilige werking in verticale hijs- en zwaarbelaste houdapparatuur gegarandeerd wordt. Typische toepassingen zijn onder meer: ​​hef- en hijsapparatuur, mijnbouw- en metallurgische apparatuur, klepactuatoren, automatisering en gespecialiseerde machines, enz.

De worm en het wormwiel van de wormwielreductoren van SGR bijvoorbeeld aan op meerdere tanden, waarbij de worm is gemaakt van 20CrMnTi-staal, gecarbureerd, gehard en vervolgens geslepen, en het wormwiel is gemaakt van hoogwaardige gelegeerde bronnen, wat zorgt voor duurzame slijtvastheid, hoge transmissie-efficiëntie en een lange transmissie-efficiëntie.

Vergeleken met cilindrische wormwielsets met dezelfde specificaties zijn het draagvermogen en de transmissie-efficiëntie verbeterd.  Het mechanische ook mechanische zelfremmende eigenschappen bij hoge overbrengingsverhoudingen, waardoor de veiligheidsprestaties van hefmachines effectief worden verbeterd. Ons bedrijf heeft met relevante universiteiten om systematisch onderzoek te doen naar ontwerp, productieprocessen, assemblage en testmethoden, in de hoop bij te dragen aan de ontwikkeling en promotie van deze nieuwe transmissietechnologie, onmogelijk door Chinese ingenieurs.

(3) Planetaire tandwielreductoren

Planetaire tandwielreductoren omvatten ingewikkelde planetaire tandwielreductoren, cycloïde pinwheel-reductoren en harmonische tandwielreductoren. Hiervan is het ingewikkelde planetaire tandwielreductiemiddel het meest gebruikte, technologisch volwassen en industrieel aanpasbare type.

Omdat de unieke planetaire tandwieloverbrengingsstructuur is de minimale eentrapsreductieverhouding van een planetaire versnellingsbak 3, en het maximum over het algemeen niet groter dan 10. Gemeenschappelijke reductieverhoudingen zijn: 3/4/5/6/8/10. Het aantal fasen in een versnellingsbak is doorgaans niet groter dan 3, maar sommige op maat gemaakte versnellingsbakken kunnen 4 reductiefasen bereiken.

Vergeleken met andere tandwielreductoren bieden planetaire tandwielreductoren voordelen zoals hoge stijfheid, hoge precisie, hoge transmissie-efficiëntie, hoog koppel, compact formaat, vermogenssplitsing, ingrijping met meerdere tanden, lange stroming en soepele werking. Bovendien worden planetaire tandwielreductoren meestal aanbevolen op stappenmotoren en servomotoren om de snelheid te verminderen, het koppel te vergroten en de traagheid aan te passen. Ze worden veel gebruikt in kerngebieden zoals industriële automatisering, precisiemachines, nieuwe energieapparatuur, bouwmachines en hoogwaardige productieapparatuur.

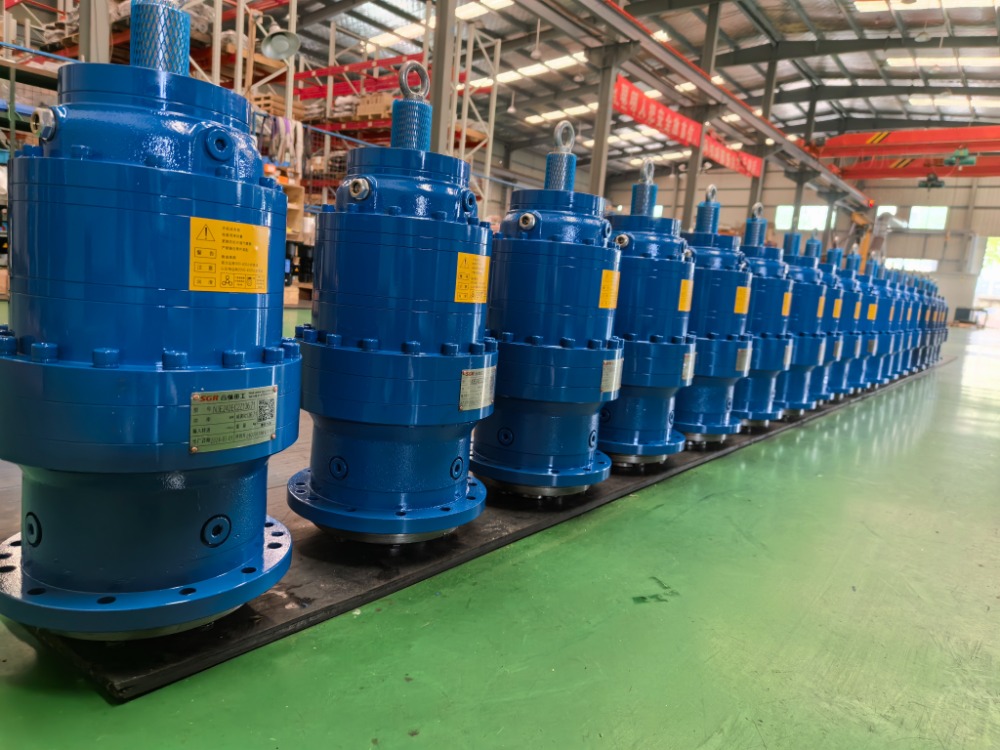

De planetaire tandwielreductoren van SGR zijn bijvoorbeeld voorzien van tandwielen gemaakt van 20CrMnTi-staal, die zijn gecarbureerd, geblust en vervolgens nauwkeurig geslepen.  Ze bieden voordelen zoals het delen van de belasting met meerdere tanden, een soepele en betrouwbare werking en een hoge mechanische efficiëntie.

Het product wordt gepositioneerd als een "vervanging voor vervanginge verloopstukken van hetzelfde type" (het kan geschikte producten van buitenlandse merken zoals Brevini, Dynamic, Rossi en Bonfiglioli vervangen).  Het ontwerpconcept en de productietechnologie zijn vergelijkbaar met internationale normen. Dankzij de gelokaliseerde service en een gunstige prijs-prestatieverhouding heeft het erkenning gekregen van gebruikers in verschillende industriële sectoren, waaronder bouwmachines, maritieme hulpapparatuur, mijnbouwmachines en textiel- en drukmachines. (Auteur, SGR, Angie Zhang)
