Een uitgebreide vergelijking van drie veel voorkomende industriële snelheidsreductoren

Tandwielreductoren, planetaire reductoren , en wormwielreductoren zijn momenteel de drie meest voorkomende typen reductoren in de industriële sector. Op grond van hun kernfuncties, zoals het verlagen van de rotatiesnelheid, het verhogen van het koppel en het afstemmen van de traagheid, worden deze drie soorten verloopstukken op grote schaal gebruikt in een breed scala aan industriële productieprocessen en mechanische apparatuur.

In dit artikel geeft SGR een uitgebreide vergelijking van deze drie veel voorkomende typen industriële verloopstukken, zodat u een grondig inzicht in elk type krijgt, zodat u beter kunt voldoen aan de specifieke vereisten van uw apparatuur.

Versnellingsreductiemiddel

De tandwielreductor is het meest fundamentele en technologisch volwassen type snelheidsreductiemiddel. Het verandert de rotatiesnelheid en het koppel door de onderlinge ingrijping van tandwielen van verschillende afmetingen en aantal tanden. Het transmissieprincipe van een tandwielreductor is analoog aan het schakelen tijdens het fietsen, waarbij de ketting schakelt tussen versnellingen van verschillende groottes. Door ingenieuze tandwielcombinaties kunnen tandwielreductoren moeiteloos snelheidsreductie en koppelversterking bereiken, waardoor ze voldoen aan de vermogensvereisten van een breed scala aan industriële apparatuur.

Een tandwielreductor fungeert als een 'minimotor' in mechanische apparatuur en zet het hoge-snelheidsingangsvermogen om in een lagere, maar krachtigere, uitgangsenergie. Vergeleken met andere soorten reductoren bieden tandwielreductoren een hoog rendement, een eenvoudige structuur en lage kosten; ze zijn echter relatief omvangrijk. Bijgevolg worden ze voornamelijk gebruikt in algemene industriële sectoren, zoals in elektromotoren, werktuigmachines en transportbanden.

Bij het selecteren van een tandwielreductor wordt aanbevolen om in de eerste plaats rekening te houden met precisie, draagvermogen en efficiëntie.

Uiterst nauwkeurige tandwielreductoren werken soepeler, vertonen minimale fouten en zorgen ervoor dat de precisie van gefabriceerde producten aan de vereiste normen voldoet. In zware machines, zoals mijnbouwapparatuur, zijn tandwielreductoren met een hoog draagvermogen essentieel om massieve mechanische componenten aan te drijven en hun stabiele werking te garanderen. Hoogefficiënte tandwielreductoren kunnen bedrijven ook helpen aanzienlijke besparingen op de energiekosten te realiseren. Bovendien zorgen superieure ontwerp- en productieprocessen ervoor dat wrijvingsverliezen tussen tandwielen worden geminimaliseerd, waardoor de efficiëntie van de transmissie wordt verbeterd.

Planetaire reductiemiddel

Het planetaire reductiemiddel is een type snelheidsreductiemiddel dat de afgelopen jaren "opgedoken" is; de structuur lijkt op "planeten die om de zon draaien" (bestaande uit een zonnewiel, planetaire tandwielen, een buitenste ringwiel, een binnenste ringwiel en een planetaire drager). Wanneer een motor of motor het zonnewiel aandrijft, draaien de planetaire tandwielen rond hun eigen assen terwijl ze tegelijkertijd rond het binnenste ringwiel draaien, waardoor een snelheidsreductie wordt bereikt.

Als een opkomend type snelheidsreductiemiddel maakt de planetaire tandwielreductor gebruik van een unieke planetaire tandwielopstelling met een compacte structuur, hoog rendement, hoog koppelvermogen, hoge precisie, laag geluidsniveau, minimale speling en een lange levensduur. Bovendien beschikt het over een uitzonderlijke weerstand tegen schokken en overbelasting, waardoor het zich kan aanpassen aan een breed scala aan zware bedrijfsomstandigheden. Bijgevolg is het in staat om te voldoen aan de eisen van apparatuur met hoge belasting, zoals transportbanden en liften, in de industriële productie, evenals aan de eisen van uiterst nauwkeurige toepassingen, waaronder robotverbindingen en CNC-bewerkingsmachines.

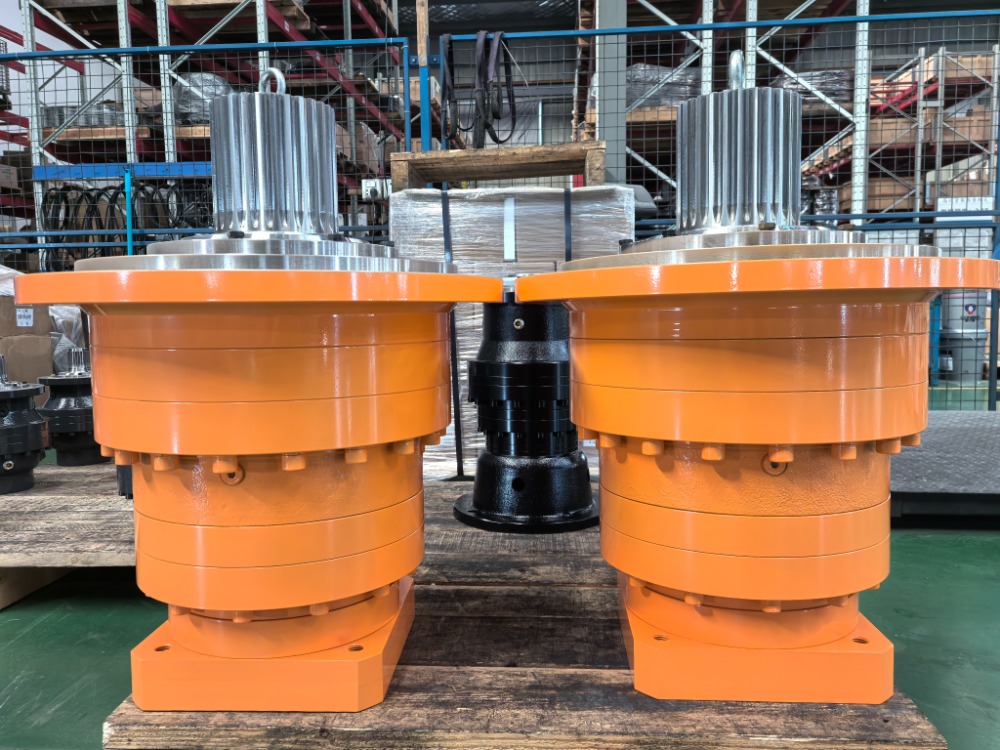

De door SGR ontwikkelde en vervaardigde planetaire tandwielreductoren uit de N-serie zijn bijvoorbeeld voorzien van tandwielen gemaakt van 20CrMnTi-staal die carboneer-, afschrik- en precisieslijpprocessen ondergaan. Deze units bieden tal van voordelen, waaronder het delen van de belasting met meerdere tanden, een soepele en betrouwbare werking en een hoge mechanische efficiëntie. Deze producten zijn gepositioneerd als een "vervanger voor vergelijkbare geïmporteerde reductiemiddelen" en sluiten aan bij internationale normen op het gebied van zowel ontwerpfilosofie als productietechnologie. Bovendien hebben ze dankzij lokale serviceondersteuning de erkenning gekregen van gebruikers in verschillende industriële sectoren – waaronder bouwmachines, maritieme hulpapparatuur, mijnbouwmachines en textiel- en drukmachines – door een uitzonderlijk evenwicht te bieden tussen prestaties en kosteneffectiviteit.

Bij het selecteren van een planetair verloopstuk wordt aanbevolen om prioriteit te geven aan de reductieverhouding, het koppel, de precisie en het aanpassingsvermogen aan de omgeving.

Indien een exacte match voor de vereiste reductieverhouding niet beschikbaar is, kunt u kiezen voor de dichtstbijzijnde beschikbare verhouding of een maatwerkoplossing overwegen. Wat de koppelkeuze betreft, is het essentieel om ervoor te zorgen dat het nominale uitgangskoppel van de reductor groter is dan of gelijk is aan het maximale werkkoppel dat feitelijk door de apparatuur wordt vereist. In moderne industriële automatiseringsomgevingen worden strenge eisen gesteld aan de nauwkeurigheid van planetaire reductoren; daarom is het absoluut noodzakelijk om een ​​eenheid te selecteren die wordt gekenmerkt door hoge precisie en minimale speling. Bovendien is het voor specifieke toepassingen waarbij de reductor moet werken onder extreme temperaturen of in gespecialiseerde omgevingen noodzakelijk om tijdens het selectieproces vooraf overleg te plegen met de fabrikant van de planetaire reductor.

Wormwielreductor

Een wormwielreductiemiddel maakt gebruik van het in elkaar grijpen van een worm en een wormwiel om snelheidsreductie en koppelversterking te bereiken; De kernkenmerken zijn het vermogen om een ​​substantiële reductieverhouding te bereiken via een enkele transmissiefase, evenals het zelfremmende vermogen.

In geautomatiseerde apparatuur, transportmachines, verpakkingsmachines, liften, transportbanden en diverse industriële transmissiesystemen transformeren wormwielreductoren - gebruikmakend van hun unieke worm- en wormwielstructuur - de hoge snelheid, laag koppel input van een motor in de lage snelheid, hoge koppel output die vereist is aan de outputzijde, waardoor wordt voldaan aan de kritische behoefte van de apparatuur aan aandrijfmogelijkheden met hoog koppel en lage snelheid.

De door SGR ontwikkelde en vervaardigde wormwielreductoren uit de C-serie zijn bijvoorbeeld voorzien van een worm vervaardigd uit 20CrMnTi-staal, dat carburatie, afschrikking en precisietandwielslijpen ondergaat, en een wormwiel gemaakt van hoogwaardig gelegeerd brons. Deze constructie zorgt voor een uitzonderlijke, langdurige slijtvastheid, een hoge transmissie-efficiëntie en een langere levensduur. Vergeleken met cilindrische wormwielsets met gelijkwaardige specificaties vertonen deze eenheden een aanzienlijk verbeterd draagvermogen en transmissie-efficiëntie; bovendien vertonen ze bij hoge reductieverhoudingen mechanische zelfremmende eigenschappen, waardoor de veiligheidsprestaties van hijswerktuigen effectief worden versterkt.

Bij het selecteren van een wormwielreductor wordt aanbevolen om vooral rekening te houden met de reductieverhouding, het uitgaande koppel en of een zelfremmende functie vereist is.

De reductieverhouding bepaalt de uitvoersnelheid; daarom wordt aanbevolen om de vereiste verhouding te berekenen op basis van het motortoerental en het vereiste uitgangstoerental van de apparatuur om "overbelasting" te voorkomen. Uitgangskoppel is een kritische parameter in wormwielreductoren; het nominale uitgangskoppel van het reductiemiddel moet groter zijn dan het werkelijke bedrijfskoppel, vooral bij toepassingen waarbij veelvuldig starten en stoppen of zware schokbelastingen nodig zijn (zoals takels en mixers). Zelfremmend vermogen is een belangrijk kenmerk van wormwielreductoren; Als de specifieke toepassing – zoals een hefplatform of klepactuator – een zelfremmende functie vereist, is een wormwielreductor de definitieve keuze. (Auteur, SGR, Angie Zhang)
