Een gedetailleerd artikel over planetaire tandwielkasten

Op het gebied van mechanische transmissie, planetaire reductiekast , ook bekend als planetaire tandwielkasten, zijn zeer efficiënte transmissiemechanismen die bestaan uit meerdere planetaire tandwielen die rond een zonnewiel draaien. Ze verlagen niet alleen effectief de snelheid, maar versterken ook proportioneel het koppel van de motor, waardoor ze een cruciale rol spelen als het ‘krachthart’ in de moderne industrie.

Volgens marktonderzoeksrapporten heeft de wereldwijde marktomvang van planetaire tandwielkasten in 2025 de 20 miljard dollar overschreden en wordt deze op grote schaal gebruikt in veel snelgroeiende industrieën, zoals automatiseringsapparatuur, robotica, windenergie en bouwmachines.

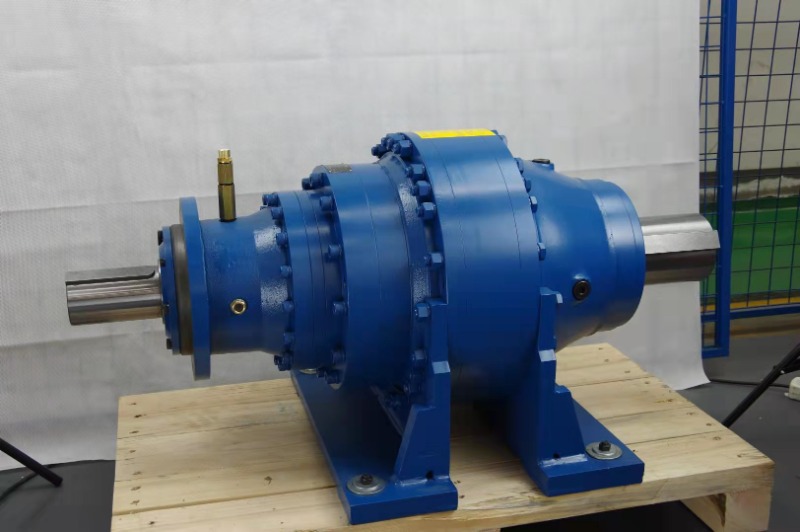

Als toonaangevende fabrikant van binnenlandse transmissieapparatuur heeft SGR zich sinds de oprichting geconcentreerd op onderzoek, ontwikkeling en productie van planetaire tandwielkasten. De planetaire tandwielkasten uit de N-serie hebben het vertrouwen van gebruikers gewonnen en hoge erkenning op de markt gekregen dankzij hun complete assortiment modellen, diverse invoer- en uitvoervormen en hoge mechanische efficiëntie.

In dit artikel zal ik details introduceren over de kenmerken en voordelen van planetaire tandwielkasten en planetaire tandwieloverbrengingen.

(1) Kenmerken van planetaire tandwieloverbrenging

Vergeleken met traditionele tandwielaandrijvingen met parallelle assen hebben planetaire tandwielaandrijvingen aanzienlijke technische voordelen:

Power split-ontwerp: meerdere planetaire tandwielen delen de belasting, waardoor het algehele draagvermogen wordt verbeterd;

Coaxiaal structuurontwerp: de ingaande as en de uitgaande as bevinden zich op dezelfde middellijn, wat resulteert in een compacte structuur;

Goede bewegingsstabiliteit: de planetaire tandwielen zijn gelijkmatig verdeeld en de traagheidskrachten heffen elkaar op, wat resulteert in een stabielere werking;

Het kan samengestelde transmissie realiseren: het ondersteunt de synthese en ontbinding van beweging en is geschikt voor complexe besturingsscenario's.

De belangrijkste voor- en nadelen van planetaire tandwielreductoren:

（2）Gedetailleerde inleiding tot de voordelen van planetaire tandwielkasten

1. Compacte structuur en hoog draagvermogen

Bij planetaire tandwielkasten resulteren de coaxiale transmissiemethode van de centrale tandwielen en de vermogensverdelingseigenschappen in een zeer compacte structuur. Bovendien zijn bij planetaire tandwielkasten meerdere planetaire tandwielen gelijkmatig verdeeld over het centrale tandwiel om de belasting te verdelen, waardoor de belasting op elk tandwiel wordt verminderd.

Bovendien maakt de planetaire reductiekast volledig gebruik van het grote interne ingrijpende laadvermogen en het volume van de interne tandwielring zelf in zijn structuur, waardoor de buitenafmetingen worden verkleind, waardoor deze klein van formaat, compact van structuur en met een groot laadvermogen wordt.

2. Hoge transmissie-efficiëntie

De symmetrische structuur van planetaire tandwielaandrijvingen zorgt voor evenwichtige krachten op elk planetair tandwiel, en de tegengestelde krachten die op de lagers inwerken, zijn onderling gebalanceerd, waardoor interne wrijvingsverliezen worden verminderd en de transmissie-efficiëntie wordt verbeterd. Met het juiste ontwerp kan de efficiëntie van een eentraps planetaire reductor 97% ~ 99% bereiken, veel hoger dan die van andere soorten reductietandwielen.

3. Grote overbrengingsverhouding, waardoor complexe bewegingscontrole mogelijk is

Door het juiste planetaire tandwieloverbrengingstype en tandwielopstelling te selecteren, kan met slechts een paar versnellingen een grote overbrengingsverhouding worden bereikt. Zelfs met een grote overbrengingsverhouding behouden planetaire tandwieloverbrengingen nog steeds veel voordelen, zoals een compacte structuur, een laag gewicht en een klein formaat.

4. Stabiele beweging en sterke weerstand tegen schokken en trillingen

Omdat meerdere planeetwielen gelijkmatig rond het zonnewiel zijn verdeeld, heffen de traagheidskrachten tussen de planeetwielen en de planeetwieldrager elkaar op, waardoor het hele transmissieproces soepeler verloopt. Tegelijkertijd verbetert het grote aantal tanden dat betrokken is bij het in elkaar grijpen de weerstand van het systeem tegen schokken en trillingen, waardoor een stabiele werking wordt gegarandeerd, zelfs onder complexe werkomstandigheden.

(3) Ontwikkelingsrichting van planetaire tandwieloverbrengingstechnologie

Momenteel zijn er wereldwijd meer dan 50 standaardserieontwerpen van ingewikkelde planetaire tandwieloverbrengingen, en er is een verscheidenheid aan nieuwe structuren afgeleid, zoals planetaire cycloïdale reductoren, harmonische reductoren en dubbele ringreductoren, om aan de uiteenlopende behoeften van verschillende industrieën te voldoen.

Met de verbetering van materialen en de verbetering van warmtebehandelingsprocessen, gebruiken de huidige planetaire tandwielkasten tijdens het productieproces over het algemeen chemische warmtebehandelingen zoals carboneren en nitreren om de oppervlaktehardheid en slijtvastheid van de tandwielen te verbeteren.

Momenteel heeft de nauwkeurigheid van de tandwielproductie niveau 6 of hoger bereikt. In de toekomst kunnen planetaire tandwielkasten, door de hardheid en precisie te verbeteren, kleinere tandwielgroottes bereiken terwijl het draagvermogen behouden blijft, waardoor energie verder wordt bespaard.

Met de ontwikkeling van de industrie en machines zal het modulaire ontwerp van planetaire tandwielkasten steeds wijdverspreider worden. Fabrikanten van planetaire reductiekasten zullen tandwielen combineren en configureren op basis van de verschillende gebruikerstoepassingsbehoeften, waardoor het aanpassingsvermogen en de flexibiliteit worden verbeterd.

Bovendien zullen toekomstige planetaire reductiekastversnellingsbakken, met de ontwikkeling van intelligente productie, diep worden geïntegreerd met servoaandrijvingen, besturingssystemen en andere technologieën om intelligente geïntegreerde transmissieoplossingen te creëren. (Auteur: SGR, Angie Zhang)
