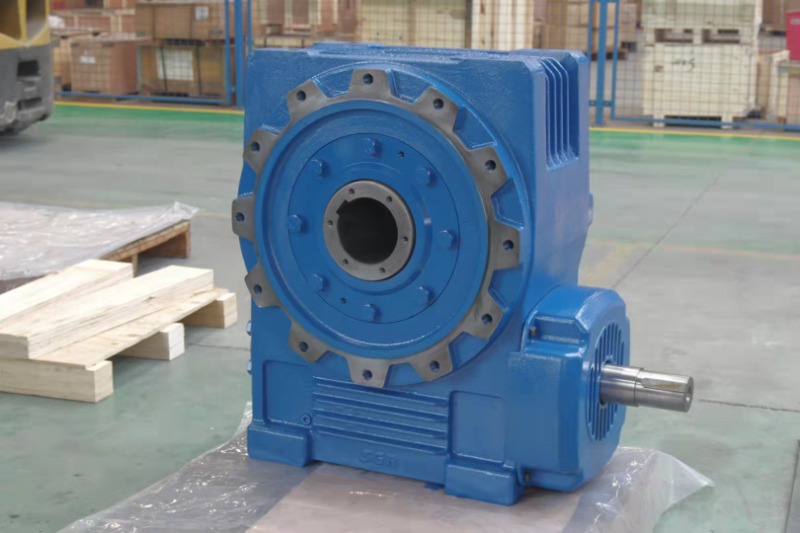

Vier belangrijke voordelen van het dubbel omhullende wormwielreductiemiddel

In de wereld van de industriële krachtoverbrenging zijn snelheidsreductoren onmisbaar voor het omzetten van een hoge snelheid en een laag koppel in een lage snelheid en een hoog koppel.

Onder de vele soorten die beschikbaar zijn, is de dubbel omhullend wormwielreductiemiddel is uitgegroeid tot een ‘dark horse’: een hoogwaardige oplossing die efficiëntie, compactheid en robuustheid combineert op manieren waar conventionele cilindrische worm- of tandwielsystemen niet aan kunnen tippen.

Als toonaangevende Chinese fabrikant van industriële tandwielkasten met meer dan twintig jaar ervaring heeft SGR zich gespecialiseerd in deze geavanceerde technologie, waardoor het zichzelf heeft gevestigd als een nationale leider in strategische reductiesegmenten. De dubbel omhullende wormwielreductoren van SGR worden nu vertrouwd in veeleisende sectoren – van de zware metallurgie tot de voedselverwerking – dankzij vier duidelijke voordelen waarmee ze zich onderscheiden.

Groot transmissieverhoudingsbereik met uitzonderlijke efficiëntie

In tegenstelling tot standaard wormwielreductoren, die doorgaans een laag rendement hebben (vaak minder dan 70%), bereikt het dubbel omhullende wormwielreductor een transmissie-efficiëntie van 85% -95%, afhankelijk van het ontwerp en de verhouding. Deze dramatische verbetering komt voort uit de unieke geometrie: zowel de worm als het wormwiel zijn zo gevormd dat ze elkaar omhullen, waardoor gelijktijdige aangrijping van meerdere tanden mogelijk is. Dit vergroot het contactoppervlak, verdeelt de belasting gelijkmatiger en minimaliseert glijdende wrijving – de belangrijkste bron van energieverlies bij traditionele wormparen. Bovendien bieden de modellen van SGR een breed reductieverhoudingsbereik van 5:1 tot 70:1 binnen een enkele fase, waardoor de noodzaak voor complexe meertraps tandwieltreinen in veel toepassingen wordt geëlimineerd. Dit maakt de reducer ideaal voor systemen die nauwkeurige snelheidsregeling of aanzienlijke koppelversterking vereisen, zoals hefmechanismen, extruders of indexeertafels, zonder dat dit ten koste gaat van de energie-efficiëntie of het toevoegen van volume.

Compact ontwerp, soepele werking en laag geluidsniveau

Ruimtebeperkingen vormen een constante uitdaging in moderne machines. De dubbel omhullende wormreductoren van SGR pakken dit aan met een inherent compacte architectuur die een hoge koppeldichtheid levert. Ondanks hun robuuste prestaties nemen deze eenheden een minimale voetafdruk in beslag en voegen ze weinig gewicht toe – van cruciaal belang voor mobiele apparatuur, robotarmen of retrofitprojecten waarbij de ruimte schaars is. Even belangrijk is een soepele bediening. De wormassen zijn vervaardigd uit 20CrMnTi-gelegeerd staal, ondergaan carboneren, afschrikken en nauwkeurig slijpen, waardoor een tandoppervlakhardheid van 58–62 HRC wordt bereikt met een spiegelachtige afwerking. In combinatie met een bronzen wormwiel met een hoog tingehalte is de ingrijpende werking uitzonderlijk stil en trillingsvrij. In de praktijk blijven de geluidsniveaus doorgaans laag – ruim binnen aanvaardbare grenzen voor binnenomgevingen of omgevingen die dichtbij mensen staan, zoals voedselfabrieken of geautomatiseerde magazijnen.

Superieure laadcapaciteit en transmissienauwkeurigheid

Het kenmerk van het dubbel omhullende ontwerp is het geconjugeerde contact met meerdere tanden. Terwijl een standaardworm slechts 1 tot 2 tanden tegelijk kan aangrijpen, zorgt de geoptimaliseerde geometrie van SGR ervoor dat 4 tot 6 tanden tegelijkertijd de belasting delen. Dit verhoogt niet alleen de statische en dynamische belastingscapaciteit met 30-50% in vergelijking met cilindrische tegenhangers, maar verbetert ook de torsiestijfheid en de herhaalbaarheid van de positionering. Gecombineerd met bewerkingstoleranties op micronniveau en strikte kwaliteitscontrole, inclusief volledige inspectie via coördinatenmeetmachines (CMM), zorgt SGR ervoor dat elke verloopstuk een hoge kinematische nauwkeurigheid behoudt onder wisselende belastingen. Deze betrouwbaarheid is de reden waarom deze technologie de voorkeur geniet in toepassingen waar veiligheid en precisie niet onderhandelbaar zijn, zoals kraantakels, damhekbedieningen en CNC-draaitafels. Met name bij hoge reductieverhoudingen (≥30:1) vertoont het systeem mechanische zelfblokkering: het wormwiel kan de worm niet terugdrijven, waardoor een inherente remwerking ontstaat zonder externe componenten - een cruciaal veiligheidskenmerk in verticale hefsystemen.

Eenvoudige installatie, onderhoud en lange levensduur

SGR ontwerpt zijn dubbel omhullende wormreductoren met gebruikersgerichte techniek. Meerdere montageopties, waaronder op de voet gemonteerde, op een flens gemonteerde en holle asconfiguraties, zorgen voor een naadloze integratie in bestaande aandrijflijnen. Gestandaardiseerde interfaces zijn afgestemd op de IEC- en ISO-normen, waardoor de uitwisselbaarheid wordt vergroot. De behuizing heeft een volledig afgedichte structuur met hoogwaardige olieafdichtingen en ontluchtingskleppen, waardoor het risico op smeermiddellekkage drastisch wordt verminderd, zelfs in ruwe, stoffige of vochtige omgevingen. Het onderhoud is vereenvoudigd dankzij de toegankelijke olievul-/aftappoorten en de modulaire constructie. Bij een goede smering met de aanbevolen synthetische oliën kunnen de onderhoudsintervallen meer dan 20.000 bedrijfsuren bedragen. Deze combinatie van duurzaamheid en onderhoudsgemak vertaalt zich in lagere totale eigendomskosten – een belangrijke overweging voor zowel fabrieksmanagers als OEM's.

Dankzij deze vier kernvoordelen – hoge efficiëntie over een breed overbrengingsbereik, compacte en stille werking, uitzonderlijk laadvermogen met precisie en gebruiksvriendelijk onderhoud – zijn de dubbel omhullende wormwielreductoren van SGR uitgegroeid tot go-to-oplossingen in sectoren zoals de chemische verwerking, staalproductie, bouwmachines, voedingsmiddelen en dranken en hernieuwbare energie. Gesteund door meer dan 20 jaar R&D, eigen CNC-slijpmogelijkheden en China’s eerste speciale ringwormmetrologiesysteem, levert SGR niet alleen versnellingsbakken – het levert technisch vertrouwen. Voor ingenieurs die op zoek zijn naar een betrouwbaar, krachtig alternatief voor geïmporteerde verloopstukken, biedt de dubbel omhullende wormwieltechnologie van SGR een overtuigende mix van innovatie, kwaliteit en waarde, wat bewijst dat de beste oplossingen soms afkomstig zijn van de meest onverwachte ‘donkere paarden’. (Auteur, SGR, Angie Zhang)
