Hogesnelheidsreductiekast: functies, voordelen en overwegingen bij de sleutelselectie

Terwijl industrieën streven naar een hogere efficiëntie, een grotere vermogensdichtheid en veeleisendere operationele omgevingen, wordt de rol van de versnellingsbak met hoge snelheidsreductie is steeds kritischer geworden.

Bij SGR zijn we al meer dan 15 jaar gespecialiseerd in het ontwerp en de productie van hoogwaardige tandwielkasten met hoge snelheid. Onze oplossingen worden vertrouwd op de mondiale markten: van booreilanden in Argentinië tot windturbines in Duitsland en mijnbouwapparatuur in Australië.

Dit artikel schetst de kernfuncties, technische voordelen, selectiecriteria en best practices op het gebied van onderhoud voor tandwielkasten met hogesnelheidsreductie, met inzichten uit de twintig jaar aan technische ervaring van SGR.

Hogesnelheidsreductiekast: functies en belangrijkste kenmerken

Een hogesnelheidsreductiekast is ontworpen om de ingangssnelheid te verlagen en het uitgangskoppel aanzienlijk te verhogen, waardoor zware machines efficiënt kunnen werken onder extreme belastingen. In tegenstelling tot standaard versnellingsbakken zijn hogesnelheidsvarianten geoptimaliseerd voor toepassingen waarbij de ingaande as hoog roteert, maar toch een stabiel, gecontroleerd vermogen moet leveren, vaak in compacte ruimtes. Belangrijke functionele kenmerken zijn onder meer:

• Hoge vermogensdichtheid: Maximaal koppel leveren in minimaal volume.
• Dynamische lastbehandeling: bestand tegen frequente start-stopcycli en schokbelastingen.
• Thermische stabiliteit: Behoud van prestaties bij langdurig gebruik met hoge toerentallen.

Deze versnellingsbakken worden vaak ingezet in boorinstallaties met elektrische aandrijving, hydraulische motorsystemen, pitch/yaw-aandrijvingen van windturbines, bouwmachines op rupsbanden, landbouwoogstmachines en mijnbouwtransportbanden – allemaal omgevingen waar betrouwbaarheid onder stress niet onderhandelbaar is.

SGR-versnellingsbak met hoge snelheidsreductie: technische kernvoordelen

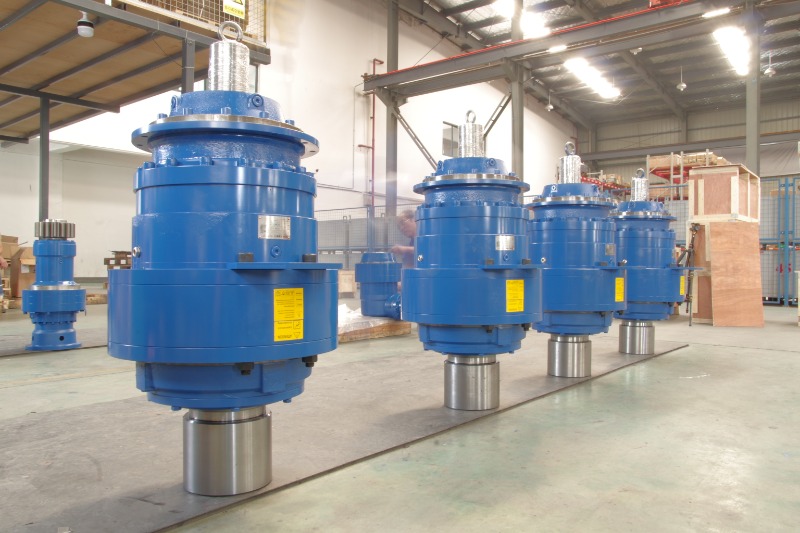

SGR's N-serie versnellingsbak met hoge snelheidsreductie onderscheidt zich op de wereldmarkt vanwege zijn robuuste engineering en toepassingsspecifieke optimalisatie:

• Geavanceerde materialen en verwerking: tandwielen zijn gemaakt van 20CrMnTi-gelegeerd staal, onderworpen aan diepcarbureren, afschrikken en nauwkeurig slijpen. Dit garandeert een oppervlaktehardheid van 58–62 HRC, uitstekende weerstand tegen vermoeidheid en lage slijtage, zelfs bij continu zwaar gebruik.
• Multi-Planet Load Distribution: Onze planetaire architectuur maakt het mogelijk dat 3 tot 6 planeettandwielen het koppel gelijkmatig verdelen, waardoor plaatselijke spanningen worden verminderd en de levensduur wordt verlengd. Dit ontwerp ondersteunt uitgangskoppels variërend van tienduizenden tot honderdduizenden N·m.
• Hoog rendement en laag geluidsniveau: Dankzij nauwkeurige aanpassing van het tandprofiel en optimalisatie van de microgeometrie bereiken SGR-versnellingsbakken een transmissie-efficiëntie van ≥96%, met geluidsniveaus die cruciaal zijn voor het comfort van de machinist en de naleving in stedelijke of binnenomgevingen.
• Geschikt voor extreme omgevingen: Volledig afgedichte behuizingen, corrosiebestendige coatings en optionele geforceerde smeersystemen zorgen voor een betrouwbare werking in omgevingen met veel stof, hoge luchtvochtigheid, onder nul of corrosie.
• Mondiale naleving: SGR-producten zijn gecertificeerd volgens ISO 9001, DNV en Russian Maritime Register of Shipping (RS) en worden geëxporteerd naar meer dan 31 landen in Europa, Amerika, Azië-Pacific en het Midden-Oosten.

Belangrijke overwegingen bij de selectie van versnellingsbakken met hoge snelheidsreductie

Het kiezen van de juiste hogesnelheidsreductiekast vereist meer dan het matchen van koppel- en snelheidsspecificaties. Overweeg deze kritische factoren:

Werkelijke bedrijfsomstandigheden

Beoordeel de werkcyclus, piekbelasting versus continue belasting, omgevingstemperatuur en blootstelling aan verontreinigingen. Een versnellingsbak die geschikt is voor “continu” gebruik in een laboratorium kan defect raken in een stoffige mijn zonder goede afdichting.

Servicefactoren

Pas altijd een passende servicefactor toe (doorgaans 1,2–2,0) op basis van het belastingstype (uniform, matige schokken, zware schokken). Onderdimensionering leidt tot voortijdig falen.

Compatibiliteit met invoersnelheid

Niet alle versnellingsbakken kunnen op betrouwbare wijze >3.000 tpm aan. Controleer de maximale ingangssnelheid van de fabrikant, vooral voor direct gekoppelde elektrische of hydraulische motoren.

Montage & Integratie

Garandeer compatibiliteit met motorflenzen (IEC/NEMA), uitgangsinterfaces (holle as, massieve as, splinesvertanding) en ruimtelijke beperkingen. SGR biedt modulaire configuraties voor naadloze integratie.

Certificeringen en ondersteuning

Voor maritieme, energie- of veiligheidskritische toepassingen dient u de relevante certificeringen te verifiëren (bijv. DNV, RS, ATEX). Evalueer ook de technische ondersteuning van de leverancier en de beschikbaarheid van reserveonderdelen, vooral voor buitenlandse projecten.

(4) Beste onderhoudspraktijken voor betrouwbaarheid op lange termijn

Zelfs versnellingsbakken van de hoogste kwaliteit vereisen het juiste onderhoud. SGR adviseert het volgende onderhoudsprotocol:

Smeerbeheer

Gebruik uitsluitend hoogwaardige synthetische transmissieoliën. Controleer maandelijks het oliepeil; ververs de olie na 500 uur (eerste run), daarna elke 3.000–5.000 uur. Controleer op verkleuring, binnendringend water (melkachtig uiterlijk) of metaaldeeltjes.

Temperatuur- en trillingsmonitoring

De lagertemperatuur mag niet hoger zijn dan 40°C boven de omgevingstemperatuur. Gebruik infraroodthermometers of geïnstalleerde sensoren. Ongebruikelijke trillingen (>4,5 mm/s RMS) duiden vaak op een verkeerde uitlijning, lagerslijtage of schade aan de tandwielen.

Inspectie van afdichtingen en ontluchters

Reinig of vervang de ontluchters elke 6 maanden om drukopbouw en binnendringend vocht te voorkomen. Inspecteer de asafdichtingen op lekken, vooral bij schoonmaakwerkzaamheden of buitenomgevingen.

Periodieke revisie

Voor kritische toepassingen, zoals offshore-boringen, kunt u elke 20.000 bedrijfsuren een volledige inspectie plannen, inclusief het meten van de speling van de tandwielen, controles van de lagerspeling en tests van de behuizingsintegriteit.

SGR biedt gedetailleerde onderhoudshandleidingen, training en diagnostische ondersteuning op afstand om klanten te helpen de uptime te maximaliseren.

De verschuiving naar industriële systemen met hoge efficiëntie en hoge betrouwbaarheid heeft van de hogesnelheidsreductiekast een bedrijfskritisch onderdeel gemaakt. Bij SGR combineren we twintig jaar mechanische expertise, strenge productienormen en wereldwijde toepassingservaring om versnellingsbakken te leveren die niet alleen aan de specificaties voldoen, maar ook de verwachtingen in het veld overtreffen. Of u nu een boorplatform van de volgende generatie ontwerpt of het pitch-systeem van een windpark upgradet, een directe samenwerking met een bekwame fabrikant als SGR zorgt voor lagere totale eigendomskosten, snellere aanpassingen en operationeel vertrouwen op de lange termijn. (Auteur, SGR, Angie Zhang)
