Hoe planetaire tandwielkasten te kiezen voor industriële machines, robotica, autosystemen en toepassingen met hoog koppel

Industriële machines, robotica en autosystemen zijn allemaal afhankelijk van componenten die een hoog koppel kunnen overbrengen binnen een compacte footprint, en weinig mechanische assemblages doen dit zo effectief als een planeet versnellingsbak . In deze gids wordt uitgelegd hoe deze tandwielsystemen werken, welke typen beschikbaar zijn en wat u moet wegen bij het selecteren van een tandwielsysteem voor een veeleisende toepassing.

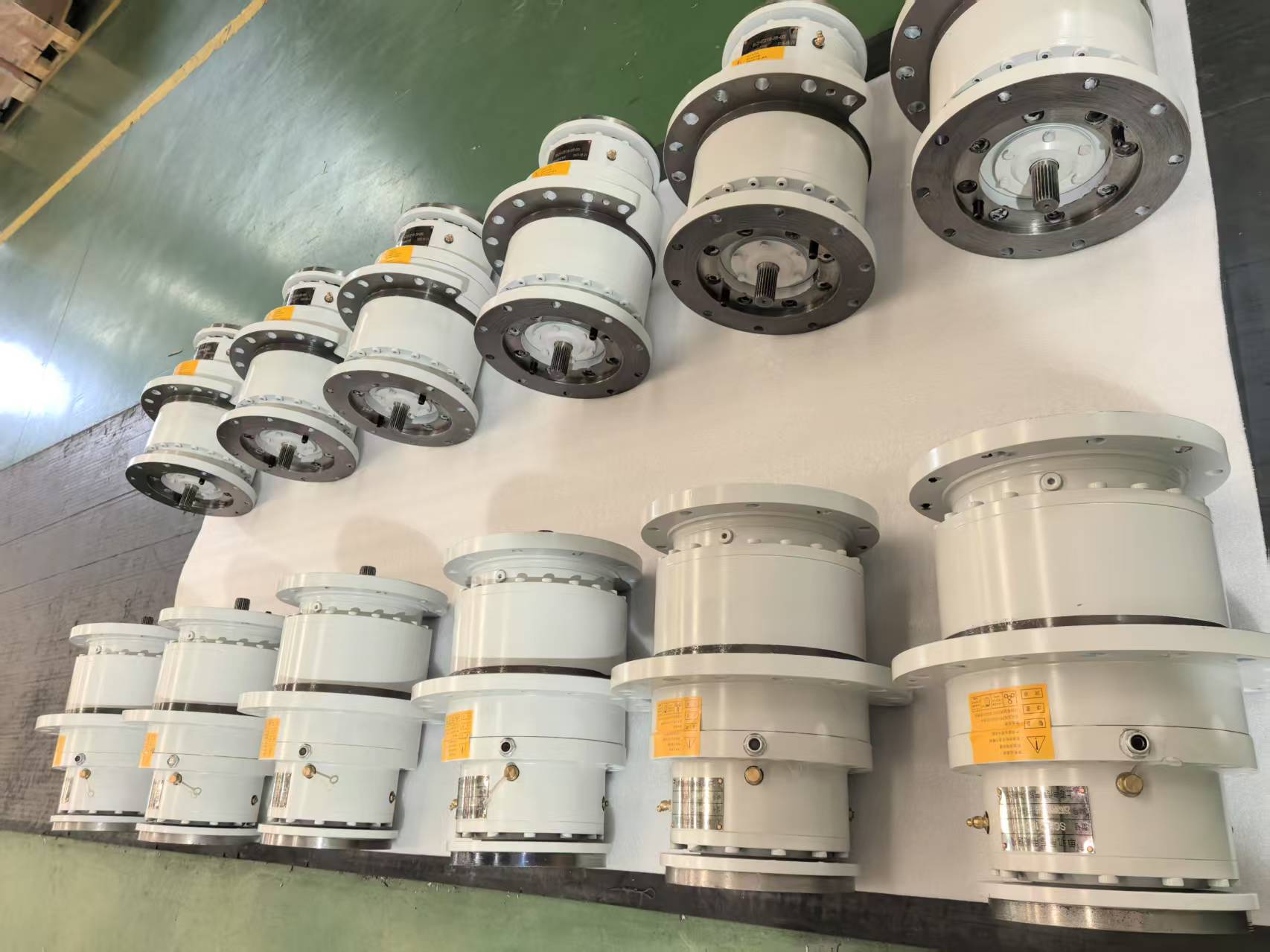

Wat is een planeettandwielkast en hoe werkt een planetair tandwielsysteem?

Een planeetversnellingsbak, ook wel planetaire versnellingsbak genoemd, is een mechanisme voor versnellingsreductie of versnellingsverhoging, opgebouwd rond drie kerncomponenten: een centraal zonnewiel, een reeks planeetwielen die eromheen draaien, en een buitenste ringwiel met interne tanden waar de planeetwielen tegenaan grijpen. De planeetwielen worden op hun plaats gehouden door een roterende drager, en afhankelijk van welk onderdeel vastzit, welk onderdeel wordt aangedreven en wat de output is, kan het samenstel een breed scala aan reductieverhoudingen produceren binnen een zeer compacte behuizing.

De structuur van het planetaire tandwielsysteem geeft dit ontwerp zijn bepalende kenmerken. Omdat meerdere planeetwielen de overgebrachte belasting tegelijkertijd delen, in plaats van dat één enkel paar tandwielen het volledige koppel draagt, zoals bij een eenvoudige tandwieltrein, wordt de belasting tegelijk over verschillende contactpunten verdeeld. Deze planeetwielring met zonnetandwielen is van cruciaal belang voor de manier waarop versnellingsbaksystemen met koppeltransmissie een hoge capaciteit bereiken zonder dat een proportioneel grote behuizing nodig is. Het resultaat is een compact tandwielreductiemechanisme dat past in toepassingen waar de ruimte beperkt is, maar de koppelvereisten hoog zijn.

Wat zijn de belangrijkste soorten planeetversnellingsbakken?

Planeetversnellingsbakken worden voornamelijk gecategoriseerd op basis van het aantal reductietrappen, hun asoriëntatie en het precisieniveau dat vereist is voor de toepassing.

Eentraps planetaire versnellingsbak

Een eentraps planetaire versnellingsbak maakt gebruik van één set zon-, planeet- en ringtandwielen om een gematigde reductieverhouding te bereiken. Deze configuratie is compact en efficiënt, en wordt doorgaans gekozen wanneer de vereiste verhouding binnen het bereik valt dat een enkele tandwielset praktisch kan leveren.

Meertraps planetaire versnellingsbak

Een meertraps planetaire versnellingsbak verbindt twee of meer planetaire tandwielsets in serie, waarbij de uitgang van de ene trap de ingang van de volgende aandrijft. Dit maakt veel hogere algehele reductieverhoudingen mogelijk dan een ontwerp met één fase, hoewel het bij elke toegevoegde fase lengte en wat extra speling toevoegt.

Inline planetair verloopstuk

Een inline planetair verloopstuk houdt de ingaande en uitgaande assen op dezelfde as, wat de koppeling aan motoren en aangedreven apparatuur vereenvoudigt en een van de meest voorkomende configuraties in de industriële automatisering is.

Planetaire versnellingsbak met rechte hoek

Een planetaire versnellingsbak met een rechte hoek is voorzien van een schuine of hypoïde tandwieltrap om de krachtoverbrenging negentig graden om te leiden, wat handig is wanneer ruimtebeperkingen of lay-outvereisten een inline-opstelling niet toelaten.

Precisie planetaire reductor

Een nauwkeurige planetaire tandwielkast is vervaardigd met nauwere toleranties, specifiek om speling en positioneringsfouten te minimaliseren, waardoor deze geschikt is voor motion control- en robotica-toepassingen waarbij nauwkeurigheid net zo belangrijk is als koppelcapaciteit.

Waar worden planeetversnellingsbakken vaak gebruikt?

Planeetversnellingsbakken verschijnen in een breed scala van industrieën waar een combinatie van hoog koppel, compact formaat en betrouwbare krachtoverbrenging vereist is.

Gebruik van industriële automatiseringsmachines planetaire versnellingsbakken uitgebreid toegepast in servoaangedreven assen, indexeertafels en verpakkingsapparatuur, waarbij nauwkeurige bewegingscontrole en herhaalbare positionering essentieel zijn. Robotica-aandrijfsystemen zijn voor de gezamenlijke bediening afhankelijk van planetaire versnellingsbakken, omdat robotarmen een hoge koppeldichtheid in een kleine behuizing nodig hebben om de algehele arm licht en responsief te houden. Transportbandsystemen, versnellingsbaktoepassingen geven de voorkeur aan planetaire ontwerpen wanneer een compacte aandrijfeenheid variabele belastingen gedurende lange bedrijfsuren moet verwerken. Transmissiesystemen voor auto's maken gebruik van planetaire tandwielsets in automatische transmissies om meerdere overbrengingsverhoudingen te bereiken zonder een groot aantal afzonderlijke tandwielparen. Aandrijfeenheden voor bouwmachines, inclusief die in graafmachines en kranen, vertrouwen op planetaire eindaandrijvingen om het hoge koppel te leveren dat nodig is voor zwaar hijsen en verplaatsen in compacte behuizingen die direct op het wiel of de rupsband zijn gemonteerd.

Welke prestatie-eigenschappen moet een planeetwielkast bieden?

Een goed ontworpen planeetversnellingsbak moet het koppelvermogen, de precisie en de mechanische efficiëntie in evenwicht brengen, afhankelijk van wat de toepassing het meest vereist.

De prestaties van de versnellingsbak met een hoge koppeldichtheid zijn rechtstreeks te danken aan de lastverdelende aard van de planetaire opstelling, waarbij meerdere tandwielen parallel werken in plaats van dat één enkel paar de volledige belasting draagt. Precisietandwielontwerp met lage speling is het belangrijkst bij motion control-toepassingen, waarbij elke rotatiespeling tussen input en output zich direct vertaalt in positioneringsfouten. Hoogefficiënte krachtoverbrenging wordt beïnvloed door de kwaliteit van de tandwieltanden, de smering en de keuze van de lagers, aangezien elke extra trap of ingrijpingspunt enig mechanisch verlies met zich meebrengt. Het soepele gedrag van het tandwielsysteem, dat wil zeggen minimale trillingen en een consistente uitvoersnelheid, hangt af van de productieprecisie en de juiste uitlijning tussen de zon-, planeet- en ringwielen.

Hoe wordt een planeetversnellingsbak vervaardigd?

De productie van een planeetversnellingsbak omvat een reeks precisiebewerkings-, warmtebehandelings- en assemblagestappen die zijn ontworpen om nauwe toleranties voor alle tandwielcomponenten te bereiken.

Elk van deze fasen draagt ​​bij aan de uiteindelijke prestaties van de versnellingsbak, en het overslaan of overhaasten van een stap, met name een warmtebehandeling of uitlijningskalibratie, heeft de neiging zich later te manifesteren als voortijdige slijtage of overmatige speling tijdens gebruik.

Hoe verhoudt een planeetversnellingsbak zich tot andere typen versnellingsbakken?

Planeetversnellingsbakken zijn een van de vele benaderingen voor tandwielreductie, en het vergelijken ervan met alternatieve ontwerpen helpt duidelijk te maken wanneer een planetaire configuratie de betere keuze is.

Een vergelijking tussen planetaire en wormwielkasten komt over het algemeen neer op koppeldichtheid en efficiëntie versus zelfremmend vermogen. Wormwielkasten bieden een sterk zelfremmend gedrag ten koste van een lager rendement, omdat het glijdende contact tussen worm en wiel meer wrijving genereert dan het rolcontact in een planetair tandwielstelsel. Een vergelijking tussen planetaire en spiraalvormige versnellingsbakken is enigszins anders, aangezien spiraalvormige versnellingsbakken ook een hoog rendement kunnen bereiken, maar planetaire ontwerpen bieden doorgaans een kleinere voetafdruk voor een gelijkwaardig koppel vanwege hun lastverdelende tandwielopstelling.

De vergelijking van tandwielreductoren tussen deze systemen hangt uiteindelijk af van de prioriteit van de toepassing. Waar vergelijking van de koppeldichtheid de voorkeur geeft aan planetaire ontwerpen, is dat in installaties met beperkte ruimte, zoals robotverbindingen of in-wheel drives, terwijl worm- en spiraalvormige tandwielkasten gebruikelijk blijven in toepassingen waar kosten, eenvoud of zelfremmend gedrag opwegen tegen de voordelen van een compacte planetaire lay-out.

Wat zijn veelvoorkomende problemen of beperkingen van planeettandwielkasten?

Planeetversnellingsbakken zijn mechanisch robuust, maar ze zijn niet immuun voor slijtage en operationele problemen, vooral onder veeleisende bedrijfscycli.

Problemen met versnellingsbakken met lagerslijtage ontwikkelen zich in de loop van de tijd, omdat de planeetwiellagers of naaldrollen herhaaldelijk cyclisch worden belast. Deze slijtage kan uiteindelijk de speling vergroten en de positioneringsnauwkeurigheid verminderen. Problemen met het smeringssysteem van tandwielsystemen zijn een veelvoorkomende oorzaak van voortijdige slijtage, omdat onvoldoende of slecht smeermiddel de wrijving en hitte op de ingrijpingspunten en lageroppervlakken van de tandwielen verhoogt. Geluids- en trillingssymptomen van versnellingsbakken duiden vaak op ontwikkelingsproblemen zoals slijtage van tandwieltanden, lagerschade of defecte smering. Het monitoren van deze symptomen kan helpen problemen op te sporen voordat er een storing optreedt. Verkeerde uitlijning van planetaire tandwielen, of het nu gaat om een ​​installatiefout of doorbuiging van de as onder belasting, kunnen een ongelijkmatige verdeling van de belasting over de planeetwielen veroorzaken en de slijtage van specifieke tanden versnellen. Overbelastingsschade aan de versnellingsbak doet zich voor wanneer de koppelbehoefte de nominale capaciteit van de unit overschrijdt, wat in ernstige gevallen kan leiden tot tandbreuk, lagerdefecten of vervorming van de drager.

Hoe selecteer je de juiste planeetversnellingsbak?

Het selecteren van de juiste planeettandwielkast vereist het afstemmen van verschillende technische parameters op de specifieke eisen van de toepassing, in plaats van te kiezen op basis van alleen grootte of kosten.

Een methodisch selectieproces begint doorgaans met het definiëren van het vereiste uitgangskoppel en de vereiste snelheid, vervolgens het beperken van de verhoudingsopties en ten slotte het bevestigen dat de montageconfiguratie en de omgevingsspecificatie geschikt zijn voor de installatie. Als u een van deze stappen overslaat, vergroot u het risico dat u een versnellingsbak selecteert die te klein is voor piekbelastingen of niet past bij het snelheidsbereik van de aandrijfmotor.

Wat is de toekomstige trend van planetaire tandwielkasttechnologie?

De planetaire tandwielkasttechnologie blijft zich ontwikkelen naast bredere trends op het gebied van automatisering, precisieproductie en materiaaltechniek.

Compacte automatiseringsaandrijvingen integreren steeds vaker motor-, versnellingsbak- en besturingselektronica in één enkele behuizing, waardoor de installatiecomplexiteit wordt verminderd terwijl de voordelen van de koppeldichtheid van planetaire ontwerpen behouden blijven. Slimme tandwielkastsystemen voor conditiebewaking maken gebruik van ingebouwde sensoren om trillingen, temperatuur en smering te volgen, waardoor onderhoudsteams ontwikkelingsproblemen kunnen identificeren voordat deze ongeplande stilstand veroorzaken. Het ontwerp van tandwielen met een laag geluidsniveau is een groeiende prioriteit geworden nu geautomatiseerde apparatuur zich verplaatst naar omgevingen die worden gedeeld met menselijke werknemers, waardoor verfijningen in het tandprofielontwerp en de productieprecisie worden bereikt. Geavanceerde materiaaltechnologie voor tandwielen, inclusief verbeterde selectie van legeringen en oppervlaktebehandelingen, verlengt de levensduur van tandwielen en maakt hogere koppelwaarden mogelijk binnen hetzelfde fysieke bereik. Samen wijzen deze ontwikkelingen in de richting van planetaire versnellingsbakken die intelligenter, compacter en beter geschikt zijn voor de eisen van moderne geautomatiseerde systemen.

Veelgestelde vragen

Wat is een planeetversnellingsbak?

Een planeetversnellingsbak is een tandwielreductiemechanisme dat is opgebouwd rond een centraal zonnewiel, ronddraaiende planeetwielen en een buitenste ringtandwiel, ontworpen om een ​​hoog koppel over te brengen in een compacte behuizing.

Waar wordt een planetaire versnellingsbak voor gebruikt?

Een planetaire versnellingsbak wordt gebruikt om de snelheid te verlagen en het koppel tussen een motor en aangedreven apparatuur te vergroten, meestal in robotica, industriële automatisering, autotransmissies en zware machines.

Hoe werkt een planetair tandwielsysteem?

Een planetair tandwielsysteem werkt doordat planeetwielen gelijktijdig ingrijpen met een centraal zonnewiel en een buitenste ringwiel, waarbij de drager, het zonnewiel of het ringwiel afhankelijk van de configuratie als invoer-, uitvoer- of vast element dienen.

Wat zijn de voordelen van een planetaire versnellingsbak?

Voordelen van een planetaire versnellingsbak zijn onder meer een hoge koppeldichtheid, compacte afmetingen in verhouding tot het koppelvermogen, coaxiale asuitlijning en verdeling van de belasting over meerdere tandwielingrijpingen.

Planetaire versus wormwielkast, wat is beter?

Geen van beide is universeel beter, aangezien planetaire tandwielkasten over het algemeen een hogere efficiëntie en koppeldichtheid bieden, terwijl wormwielkasten zelfremmend gedrag bieden dat nuttig is bij specifieke vasthoudtoepassingen.

Hoe lang gaat een planetaire versnellingsbak mee?

De levensduur van een planetaire versnellingsbak hangt af van factoren zoals belastingsomstandigheden, smeringonderhoud en uitlijning, waarbij goed onderhouden eenheden over het algemeen een lange levensduur bieden onder nominale omstandigheden.
