Planetary Gear Reducters: ontwerp, toepassingen en selectiegids

Hoe is een Planetaire versnellingsreductie Werk?

Planetaire versnellingsbakers, ook bekend als epicyclische tandwielsystemen, bestaan ​​uit drie hoofdcomponenten: de zonnestraal, planeetwielen en ringwiel. De zonnestraal bevindt zich in het midden, terwijl meerdere planeetwielen eromheen draaien, allemaal ingesloten in de ringwiel. Deze compacte opstelling biedt verschillende voordelen ten opzichte van traditionele versnellingssystemen.

• Het zonnestraal dient als de ingang, meestal verbonden met de motoras
• Planet Gears mesh tegelijkertijd met zowel zon- als ringwielen
• De drager die de planeet versnellingen vasthoudt, fungeert als de uitgang
• Ringwiel kan worden opgelost, dienen als invoer of uitvoer, afhankelijk van de configuratie

Vergeleken met parallelle schachtwandreducers, Planetaire versnellingsreducers Bied een hogere koppeldichtheid, betere belastingverdeling en meer compacte afmetingen. De belasting wordt gedeeld tussen meerdere planeetwielen, waardoor een groter koppelcapaciteit in een kleiner pakket mogelijk is.

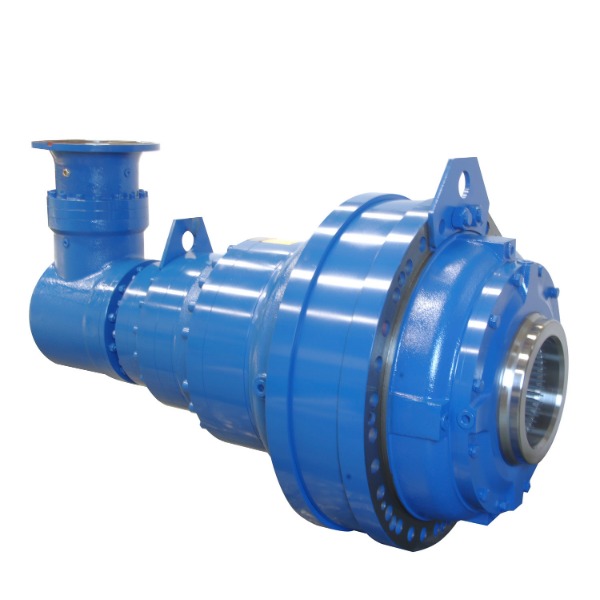

Flensingang rechts hoekhoek groot uitgang koppel planetaire versnellingsbak met motor

Voordelen van planetaire uitrustingssystemen

De unieke architectuur van planetaire versnellingssystemen biedt verschillende prestatievoordelen:

• Hoge koppeldichtheid: Meerdere planeetwielen delen de belasting, waardoor meer koppel in minder ruimte mogelijk is
• Compact ontwerp: Concentrische opstelling resulteert in een kleinere voetafdruk
• Hoog rendement: Typisch 95-98% per stadium als gevolg van stroomsplitsing
• Uitstekende stijfheid: Meerdere contactpunten zorgen voor stijfheid
• Lage trillingen: Evenwichtige krachten verminderen trillingen en geluid

Het recht kiezen Planetaire versnellingsbakverhouding Voor uw aanvraag

Het selecteren van de juiste overbrengingsverhouding is cruciaal voor optimale prestaties. De verhouding bepaalt de relatie tussen inputsnelheid en uitgangskoppel. Gemeenschappelijke verhoudingen variëren van 3: 1 tot 100: 1 voor ontwerpen met één fase, met meerdere fasen eenheden met verhoudingen tot 10.000: 1.

Factoren die de ratio -selectie beïnvloeden

Verschillende overwegingen beïnvloeden het ideaal Planetaire versnellingsbakverhouding voor een aanvraag:

• Vereiste uitgangssnelheid en koppel
• Beschikbare invoerkracht en snelheid
• Dynamische responsvereisten
• Efficiëntiedoelen
• Fysieke ruimtebeperkingen

Verhouding vergelijkingstabel

Onderhoudstips voor Planetaire versnellingsreducties in industriële toepassingen

Goed onderhoud verlengt de levensduur van de services aanzienlijk Planetaire versnellingsreducers in industrial applications . Deze systemen werken vaak onder veeleisende omstandigheden, waardoor regelmatige zorg essentieel is.

Routinematige onderhoudsprocedures

Een uitgebreid onderhoudsprogramma moet omvatten:

• Regelmatige smeringcontroles en wijzigingen
• Trillingsbewaking
• Thermische inspecties
• Bolt koppelverificatie
• SEAL -integriteitscontroles afdichten

Veel voorkomende faalmodi en preventie

Inzicht in typische faalmechanismen helpt downtime te voorkomen:

Vergelijking Planetary Gear Reducer versus Harmonic Drive Technologieën

Bij het selecteren van precisiereductiesystemen vergelijken ingenieurs vaak Planetary Gear Reducer versus Harmonic Drive oplossingen. Elke technologie heeft verschillende kenmerken die geschikt zijn voor verschillende toepassingen.

Prestatievergelijking

Belangrijke verschillen tussen de twee technologieën:

• Verzet: Harmonische schijven bieden bijna nul terugslag, terwijl planetaire systemen meestal 1-10 boog-min hebben
• Stijfheid: Planetaire tandwielen zorgen voor een hogere torsiestijfheid
• Efficiëntie: Planetaire systemen zijn over het algemeen efficiënter (95-98% versus 80-90%)
• Maat: Harmonische schijven kunnen compacter zijn voor equivalente verhoudingen

Toepassing Geschiktheid

Begrip Verzet in Planetary Gear Systems

Verzet in Planetary Gear Systems Verwijst naar de lichte beweging tussen meshing -versnellingstanden wanneer de richting verandert. Hoewel wat terugslag onvermijdelijk is, kunnen overmatige hoeveelheden positioneringsfouten en trillingen veroorzaken.

Oorzaken van terugslag

Verschillende factoren dragen bij aan systeemverklaring:

• Productietoleranties
• Tandwanduitklaring
• Lageruitgijzingen
• Assemblagevariaties
• Draag na verloop van tijd

Minimalisatie van terugslag in precisietoepassingen

Technieken om de terugslag te verminderen zijn onder meer:

Selecteren Hoge precisie planetaire versnellingsbakken voor robotica

Robotachtige toepassingen eisen Hoge precisie planetaire versnellingsbakken die nauwkeurigheid, stijfheid en compacte afmetingen combineren. Deze systemen moeten vaak dynamische belastingen verwerken met behoud van de herhaalbaarheid van de positionering.

Belangrijkste selectiecriteria voor robotica

Belangrijke overwegingen bij het opgeven van versnellingsbakken voor robotapplicaties:

• Torsiestijfheid
• Backlash -specificaties
• Efficiëntie bij besturingssnelheden
• Gewicht en traagheid
• Milieuafdichting

Prestatievereisten per robottype
