Precisietechniek: spel en geluid beheersen in het planetaire wormwielsysteem

I. De vraag naar uiterst nauwkeurige tandwieloverbrengingen

De planetair wormwiel eenheid vertegenwoordigt een samensmelting van twee krachtige transmissieprincipes, die een hoge koppeldichtheid, aanzienlijke reductieverhoudingen en een voet compacte afdruk bieden. In lastige toepassingen is de belangrijkste technische uitdaging het beheersen van de interne componenttoleranties, met name de speling (speling), om een ​​hoge transmissienauwkeurigheid te acceptabel en gelijktijdig de niveaus van ruis, trillingen en hardheid (NVH) te beperkt.

Shanghai SGR Heavy Industry Machinery Co., Ltd., een hightech onderneming die zich al meer dan tien jaar intensief bezighoudt met tandwieloverbrenging, begrijpelijk deze oplossing. Ons R&D-team, bestaande uit PhD's en senior ingenieurs, heeft gespecialiseerde technologie ontwikkeld, waaronder het Planar Double-Enveloping Worm Gear Optimization Design System, waardoor onze producten de industriële trend naar lage trillingen en weinig geluid volgen.

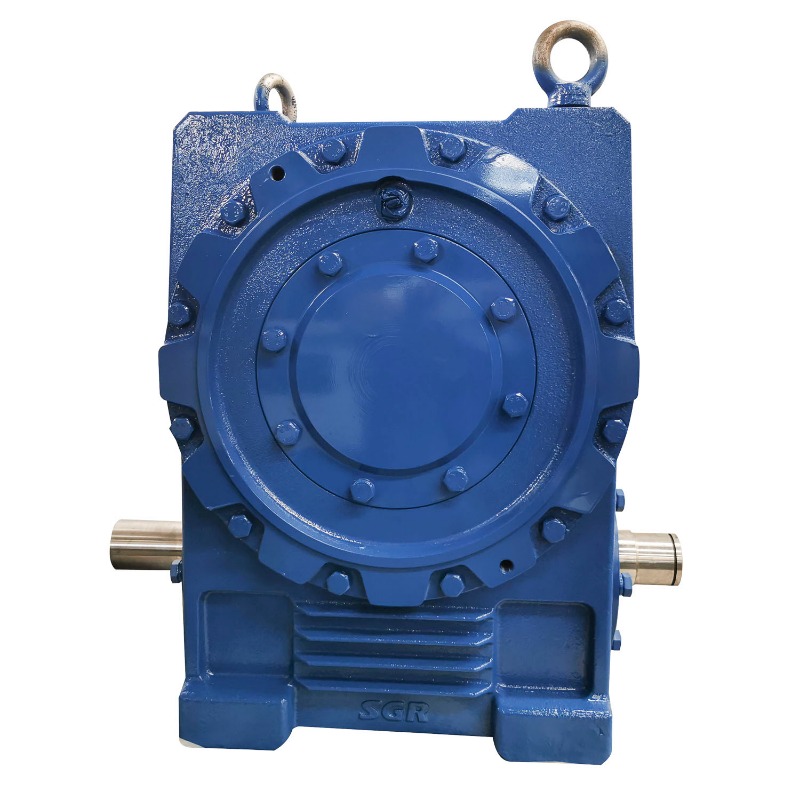

Hoog rendement wormwielreductor met dubbele omhulling

II. Het mechanisme van spelcontrole

Speling, of de omtreksspeling tussen fundamentele tanden, heeft een directe invloed op de positioneringsnauwkeurigheid en het operationele geluid. Het uitgebreide van deze speling is van cruciaal belang voor machines met hoge precisie.

Strategieën voor Zero-Backlash Assembly: spelbeheersing in planetaire wormwielsystemen

Effectieve spelbeheersing in planetaire wormwielsystemen vereist het overwinnen van beide fasen van de versnellingsbak: de planetaire fase (zonnewiel, planeetwielen en ringwiel) en de wormwielfase. In het planetaire stadion wordt precisie bereikt door nauwgezette controle van de hartafstand tussen de zon en de planeetwielen. Dit vereist vaak het gebruik van hoogwaardige lagers en strenge geometrische toleranties voor de planeetwieldrager en de behuizingsboringen.

In de wormwielfase bevindt zich de speling Gecombineerd gecombineerd de hartafstand tussen de worm en het wormwiel. Strategieën voor minimalisatie zijn onder meer:

• Gecontroleerde aanpassing van de middenafstand: Gebruikmakend van excentrische ingaande asbussen of verstelbare behuizingsflenzen die een fijnafstelling van de wormpositie tijdens de montage mogelijk maken.
• Gespleten wormwielen: Gebruikmakend van een voorspannen gespleten wormwiel dat continu contact met het wormprofiel forceert, waardoor speling wordt geëlimineerd.

III. Het bereiken van tandprofiel en meshingprecisie

De nauwkeurigheid van het tandprofiel en de oppervlakteafwerking bepalen direct de soepelheid van de aangrijping en de daaruit voortvloeiende geluidsproductie. Dit is waar geavanceerde productie essentieel is.

Productietechnieken en toleranties

De belangrijkste verbetering in nauwkeurigheid komt van de nabewerking. De precisieslijptechnieken voor het tandprofiel van wormwieltanden zijn van het grootste belang, vooral voor wormwieloverbrengingen met dubbele omhulling, waarbij de geometrie complex is. Slijpen biedt een superieure oppervlakteafwerking en een betere controle over het ingewikkelde profiel vergeleken met traditioneel afwikkelen of frezen.

De impact van tandwieltolerantie op het trillingsniveau van de versnellingsbak wordt gedefinieerd door industriestandaarden (bijvoorbeeld International Organization for Standardization 1328-1). Door van ISO-klasse 8 (commercieel) naar ISO-klasse 5 (hoge precisie) te gaan, kan de dynamische meshing-fout met een factor tien worden verminderd, wat zich direct vertaalt in aanzienlijk lagere trillings- en geluidsniveaus.

Productiemethoden voor tandwielen versus tolerantie en oppervlakteafwerking

IV. Geavanceerde metrologie en kwaliteitsborging

Wat je niet betrouwbaar kunt meten, kun je niet controleren. Uiterst nauwkeurige tandwielkasten geografisch de moderne metrologie om de complexe geometrie van de componenten te verifiëren.

Verificatie van complexe geometrie

De verificatie van de toroïdale geometrie in de wormwielfase is een gespecialiseerd proces. Het meetinstrument voor de nauwkeurigheid van toroïdale wormwielen moet in staat zijn om gelijktijdig meerdere geometrische parameters te meten, waaronder lood-, profiel- en spoedfouten. Shanghai SGR is uitgerust met het in eigen land vernieuwde toroïdale worm- en kookplaatmeetinstrument, een primeur in China, naast uiterst nauwkeurige 3D-meetmachines. Deze instrumenten verifiëren dat elk planetair wormwielonderdeel voldoet aan de strengste toleranties die vereist zijn voor lage speling en geluid.

V. Strategieën voor geluidsreductie in het planetaire wormwiel

Naast de nauwkeurige van de versnelling wordt de geluidsproductie ook beïnvloed door de systeemdynamiek en het ontwerp van de behuizing. Een succesvolle B2B-gids voor geluidsreductie in planetaire tandwielkasten moet rekening houden met het hele systeem, en niet alleen met de tandwielen.

Systemische geluidsreductie

• Smering: Het gebruik van synthetische met synthetische functionele snelheid en temperatuur zorgt voor de vorming van een stille vloeistoffilm die het impactgeluid dempt.
• Behuizingsontwerp: De stijfheid van de behuizing moet hoog genoeg zijn om geluidsversterking door trillingen te voorkomen. Onze focus op een compact en modulair ontwerp verbetert inherent de stijfheid en vermindert de dynamische doorbuiging, waardoor de bijdrage van de behuizing aan het algehele geluidsniveau wordt geminimaliseerd.
• Versnellingmodificatie: Subtiele coalities aan het tandprofiel (kroon- of puntontlasting) kunnen kleine doorbuigingen onder belastingvermindering, waardoor de NVH-effecten die verband houden met de impact van tandwieltolerantie op het trillingsniveau van de versnellingsbak onder remomstandigheden direct verzacht worden.

VI. Conclusie

Het beheersen van speling en het vergroten van geluid in een krachtig planetair wormwiel vereist een gespecialiseerde, geïntegreerde aanpak, waarbij een geavanceerd ontwerp (zoals het vlakke dubbele omhullingssysteem) wordt gecombineerd aan een rigoureuze productieprecisie. Door het gebruik van precisieslijptechnieken voor het tandprofiel van het wormwiel en validatie via het meetinstrument voor de nauwkeurige van de ringkernwormwielen, zorgt Shanghai SGR Heavy Industry Machinery Co., Ltd. ervoor dat onze versnellingsbakken voldoen aan de sterkte NVH-eisen en bieden we hightech oplossingen aan onze beroemde B2B-partners.

VII. Veelgestelde vragen (FAQ)

1. Wat is de definitie van speling in een planetair wormwiel en waarom is de controle ervan van cruciaal belang?

Speling is de speling tussen de niet-aandrijvende flanken van praktische tandwieltanden. De controle is van cruciaal belang omdat overmatige speling de positioneringsnauwkeurigheid en stijfheid vermindert, wat leidt tot instabiliteit, impactgeluid en voortijdige slijtage, wat essentieel is voor de spelingbeheersing in planetaire wormwielsystemen.

2. Hoe manifesteert zich de impact van tandwieltolerantie op het trillingsniveau van de versnellingsbak?

Een slechte tandwieltolerantie leidt tot geometrische fouten (profielafwijking, spoedfout). Deze fouten veroorzaken niet-uniforme ingrijpkrachten, waardoor dynamische excitatie ontstaat. Deze excitatie wordt duurzaam via de lagers en de behuizing en manifesteert zich als hoorbare trillingen en geluid, vandaar de behoefte aan krachtige ISO-toleranties.

3. Wat zijn de precieze precisieslijptechnieken voor het tandprofiel van wormwielen van afwikkelen?

Precisieslijpen vindt plaats nadat het tandwielmateriaal een warmtebehandeling heeft ondergaan en is uitgehard. Het biedt een veel fijnere oppervlakteafwerking en maakt correctie mogelijk van kleine vervormingen veroorzaakt door de warmtebehandeling, wat resulteert in superieure geometrische nauwkeurigheid (graad 3-5 versus graad 8-10 voor afwikkelen).

4. Welk speciaal gereedschap is vereist voor het in het meetinstrument opgenomen van de nauwkeurigheid van het toroïdale wormwiel?

Verificatie vereist een gespecialiseerde machine, zoals een computernumerieke besturing (CNC) tandwielmeetinstrument, vaak op maat gemaakt of intern ontworpen (zoals het toroïdale worm- en kookplaatmeetinstrument van SGR). Standaard 3D-meetmachines kunnen moeite hebben met de complexe, niet-evolute, driedimensionale geometrie van het dubbelomhullende wormprofiel.

5. Welke niet-tandwielontwerpelementen dragen bij aan de reductie die wordt behandeld in de B2B-gids voor geluidsreductie in planetaire versnellingsbakken?

Niet-tandwielelementen omvatten het absorptie van het ontwerp van de behuizing (vergroten van de wanddikte en ribbels om resonantie te dempen), het selecteren van hoogwaardige, geluidsarme lagers en het gebruik van bestendigessmeermiddelen die een dikke, geluidsabsorberende vloeistoffilm creëren tussen de in elkaar geschakelde tanden.
