Modulair ontwerp: integratie van servomotoren met wormwielkasten en compacte automatisering

De ** planetair wormwiel ** vertegenwoordigt een samensmelting van reductie met hoge verhoudingen (uit de wormfase) en hoge koppeldichtheid (uit de planetaire fase). Voor automatisering en robotica is de belangrijkste technische uitdaging niet alleen het ontwerp van de tandwielen zelf, maar ook de naadloze, compacte en gestandaardiseerde integratie met een verscheidenheid aan aandrijfmotoren. Zeer efficiënt bereiken Servomotorintegratie met wormwielkasten vereist een robuust **Modulair planetair wormwielontwerp** met gestandaardiseerde interfaces en een minimaal montagevolume.

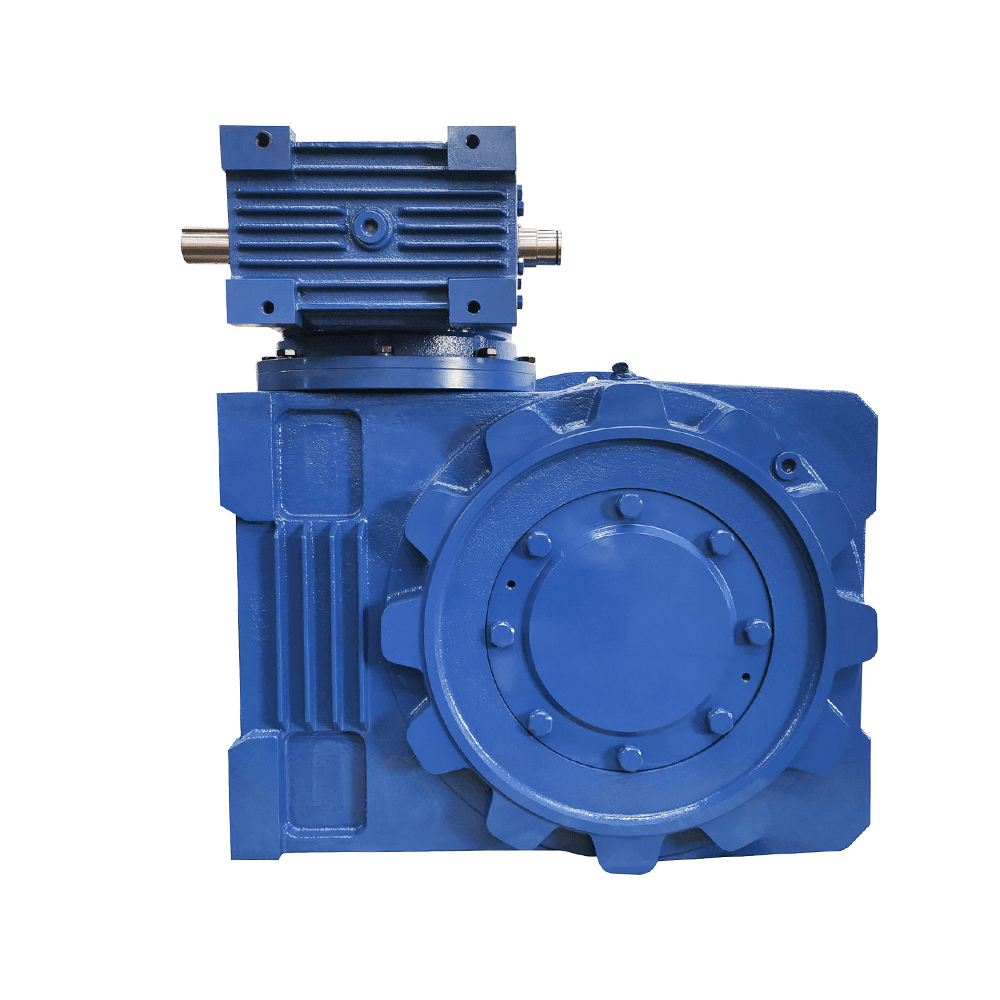

Tweetraps ringkern wormwielreductiemiddel

De noodzaak van modulariteit: principes van Modulair planetair wormwielontwerp

Dankzij de modulaire architectuur kunnen B2B-leveranciers snel versnellingsbakken configureren om aan diverse motorspecificaties te voldoen, zonder voor elke bestelling een nieuwe behuizing te hoeven ontwerpen.

Gestandaardiseerde interfaces voor veelzijdigheid

• **Belangrijkste interfacecomponenten:** Modulairiteit wordt bereikt door de behuizing van de versnellingsbak in functionele blokken te segmenteren, met name de motoradapterflens (invoer) en de configuratie van de uitgaande flens/as.
• **Flexibiliteit:** Hierdoor blijft het kernmechanisme van het **planetaire wormwiel** ongewijzigd terwijl het invoerblok wordt verwisseld om verschillende motorframegroottes (bijvoorbeeld NEMA 23, 34 of verschillende IEC-groottes) van elke fabrikant te accepteren.

Voordelen van modulaire architectuur in voorraadbeheer

Vanuit productie- en inkoopperspectief vermindert modulariteit de complexiteit dramatisch. Leveranciers kunnen een voorraad kernreductoren en een kleinere voorraad voorbewerkte adapterflenzen aanhouden, waardoor de doorlooptijden worden versneld in vergelijking met niet-modulaire, op maat gemaakte oplossingen.

Modulaire versus aangepaste integratietafel

Integratie aan invoerzijde: Gestandaardiseerde motoradapterflenzen voor versnellingsbakken

De motoradapter is de spil van de integratie. Het ontwerp dicteert zowel de mechanische compatibiliteit als de precisie van de aandrijflijn.

Adapterflens- en koppelingsnormen definiëren (bijv. IEC/NEMA)

• **Flensstandaardisatie:** Gestandaardiseerde motoradapterflenzen voor versnellingsbakken moet strikt voldoen aan internationale maatvoeringsnormen (bijvoorbeeld IEC B5 of NEMA C-Face). Dit garandeert mechanische uitwisselbaarheid tussen motoren van verschillende wereldwijde leveranciers.
• **Koppelingsontwerp:** De interne koppeling moet geschikt zijn voor de spiebaan of spiebaan van de motoras, waarbij vaak gebruik wordt gemaakt van een wrijvingsslot of een klemnaafmechanisme. De koppeling moet het volledige ingangskoppel betrouwbaar overbrengen, kleine trillingen dempen en de axiale uitlijning garanderen.

Strategieën voor het bereiken van optimale concentriciteit van motor-versnellingsbak

Concentriciteit, oftewel de uitlijning van de motoras en de ingaande as van de versnellingsbak, is van cruciaal belang. Een verkeerde uitlijning versnelt de lagerslijtage en veroorzaakt lawaai. Nauwkeurige bewerking van de adapterflens en het gebruik van centreerpiloten (lokaliseringspennen) zijn niet-onderhandelbare strategieën voor het minimaliseren van de radiale slingering en het bereiken van de hoge uitlijning die vereist is voor een soepele werking bij hogesnelheidstoepassingen.

Dichtheid bereiken: de Compacte planetaire wormwielkast voor robotica

In de automatisering, met name op het gebied van robotica en materiaalverwerking, zijn omvang en gewicht kritische prestatiebeperkingen. De hybride **planetaire wormwieloverbrenging** biedt hier inherent voordelen.

Het ruimtebesparende voordeel van de worm-planetaire hybride structuur

• **Wormtandwielvoordelen:** De eerste (worm)trap biedt hoge reductieverhoudingen in een compacte, loodrechte opstelling, waardoor de axiale lengte van de gehele unit aanzienlijk wordt verkort vergeleken met een meertraps inline planetair systeem.
• **Planetaire voordelen:** De tweede (planetaire) trap zorgt voor de hoge koppeldichtheid die nodig is voor de output, waardoor het **planetaire wormwiel** een ideaal Compacte planetaire wormwielkast voor robotica waar ruimte schaars is.

Engineering van de behuizing voor minimaal volume en lage trillingen

Effectief Compacte planetaire wormwielkast voor robotica Het ontwerp vereist Finite Element Analysis (FEA) om het behuizingsmateriaal te minimaliseren en tegelijkertijd een hoge stijfheid te behouden. De vorm van de behuizing is ontworpen om de warmteafvoer te maximaliseren en een stevige ondersteuning te bieden voor de interne lagers, waardoor doorbuiging onder piekbelasting wordt geminimaliseerd en de lage trillingseigenschappen worden gegarandeerd die essentieel zijn voor precisieautomatisering.

Prestatiesynergie: Optimalisatie van planetaire wormaandrijvingen voor automatisering

Integratie moet de algehele systeemprestaties verbeteren en er geen afbreuk aan doen.

Spelingsbeheersing en torsiestijfheid in geïntegreerde systemen

• **Speling:** Voor precisieautomatisering is een lage speling van cruciaal belang. De kwaliteit van de ingangskoppeling en adapter heeft rechtstreeks invloed op de gemeten systeemspeling. **Planetaire wormwieloverbrengingen** die zijn ontworpen voor automatisering, zijn voorzien van bewerkingen met nauwe toleranties om een ​​speling van minder dan 5 boogminuten te bereiken.
• **Stijfheid:** Een hoge torsiestijfheid in het gehele geïntegreerde systeem – motoras, koppeling en versnellingsbakinvoer – is vereist om een nauwkeurige, onmiddellijke koppeloverdracht te garanderen, wat een belangrijk doel is van Optimalisatie van planetaire wormaandrijvingen voor automatisering .

Thermisch beheer in Servomotorintegratie met wormwielkasten

Het wormstadium genereert inherent meer warmte als gevolg van glijdende wrijving. Effectief Servomotorintegratie met wormwielkasten moet hiermee rekening houden door thermische overdrachtsverbindingen te gebruiken op de interface van de adapterflens en door het oppervlak van de behuizing te optimaliseren om de temperatuurstijging te beheersen, waardoor de levensduur van zowel het tandwielsmeermiddel als de motorafdichtingen behouden blijft.

Shanghai SGR Heavy Industry Machinery Co., Ltd.: Innovatie van tandwieloverbrengingen stimuleren

Shanghai SGR Heavy Industry Machinery Co., Ltd. is een hightech onderneming die zich toelegt op tandwieloverbrengingsoplossingen, waarbij prioriteit wordt gegeven aan compacte, modulaire en gestandaardiseerde ontwerpen met weinig trillingen en weinig geluid. Ons R&D-team, bestaande uit PhD's en senior ingenieurs, heeft expertise in het ontwikkelen van geavanceerde producten, waaronder de Planetary Gearbox en het Planar Double-Enveloping Worm Gear Optimization Design System. Onze focus op precisie wordt ondersteund door geavanceerde machines, waaronder het in eigen land vernieuwde toroïdale worm- en kookplaatmeetinstrument en een vermogens- en efficiëntietestsysteem. Wij zijn gespecialiseerd in het **Modulaire planetaire wormwielontwerp**, waardoor onze versnellingsbakken efficiënt kunnen werken Servomotorintegratie met wormwielkasten en voldoen aan de krappe ruimtebeperkingen van moderne industriële apparatuur, die de Optimalisatie van planetaire wormaandrijvingen voor automatisering wereldwijd.

Veelgestelde vragen (FAQ)

1. Wat is het belangrijkste voordeel van Modulair planetair wormwielontwerp voor inkoopteams?

Het belangrijkste voordeel is voorraadvereenvoudiging en snellere doorlooptijden. Door het modulaire ontwerp kan één **planetaire wormwielkast** snel worden geconfigureerd met verschillende Gestandaardiseerde motoradapterflenzen voor versnellingsbakken , waardoor het minder nodig is om talloze unieke versnellingsbakmodellen op voorraad te hebben.

2. Waarom zijn Gestandaardiseerde motoradapterflenzen voor versnellingsbakken cruciaal voor automatiseringsfabrikanten?

Gestandaardiseerde flenzen (zoals IEC of NEMA) zorgen voor mechanische uitwisselbaarheid, waardoor fabrikanten kunnen schakelen tussen motormerken en specificaties zonder de montagestructuur van de versnellingsbak opnieuw te ontwerpen, wat flexibele inkoop mogelijk maakt.

3. Hoe draagt de structuur van het **planetaire wormwiel** bij aan Compacte planetaire wormwielkast voor robotica ?

De wormtrap zorgt voor een grote snelheidsreductie in een loodrechte (rechthoekige) oriëntatie, waardoor de totale axiale lengte van de unit aanzienlijk wordt verkleind in vergelijking met een meertraps inline planetair systeem, wat resulteert in een compacter ontwerp.

4. Welke kritische parameter wordt geregeld door de adapterflens? Servomotorintegratie met wormwielkasten ?

De adapterflens regelt de concentriciteit (uitlijning) tussen de motoras en de ingaande as van de versnellingsbak. Nauwkeurige concentriciteit is essentieel om trillingen en lagerslijtage te minimaliseren en een lage systeemspeling te behouden.

5. Wat is het doel van Optimalisatie van planetaire wormaandrijvingen voor automatisering buiten de overbrengingsverhouding?

De optimalisatie is gericht op een hoge torsiestijfheid en een ultralage speling (bijvoorbeeld < 5 boogminuten) over het gehele geïntegreerde systeem, waardoor een nauwkeurige, onmiddellijke koppelrespons wordt gegarandeerd die essentieel is voor toepassingen met nauwkeurige bewegingscontrole.
