Professionele selectiegids voor planetaire tandwielreductoren: technische architectuur, prestatievergelijking en industriële toepassingen

Na ruim tien jaar te hebben gewerkt aan projecten voor planetaire tandwielreductoren bij SGR, heb ik gemerkt dat klanten in een breed spectrum van industrieën – variërend van industriële automatisering tot algemene machinebouw – consequent een specifieke vraag stellen: hoe selecteer je op professionele wijze een planetaire tandwielreductor ?

Dit is een uitstekende vraag. De keuze voor een verloopstuk heeft een directe invloed op de prestaties, efficiëntie, betrouwbaarheid, levensduur en zelfs de veiligheid van het gehele mechanische systeem. Een onjuiste of niet-passende keuze van reductiemiddelen kan op zijn best leiden tot een onstabiele werking van de apparatuur, een verhoogd energieverbruik en frequent onderhoud.

In het slechtste geval kan dit transmissiestoringen, productiestilstand, veiligheidsincidenten en aanzienlijke economische verliezen veroorzaken. In dit artikel zal ik, op basis van meer dan tien jaar veldervaring en technische ondersteuning, een gestructureerde, professionele benadering bieden voor het selecteren van planetaire tandwielreductoren - van fundamentele principes tot toepassingen in de praktijk.

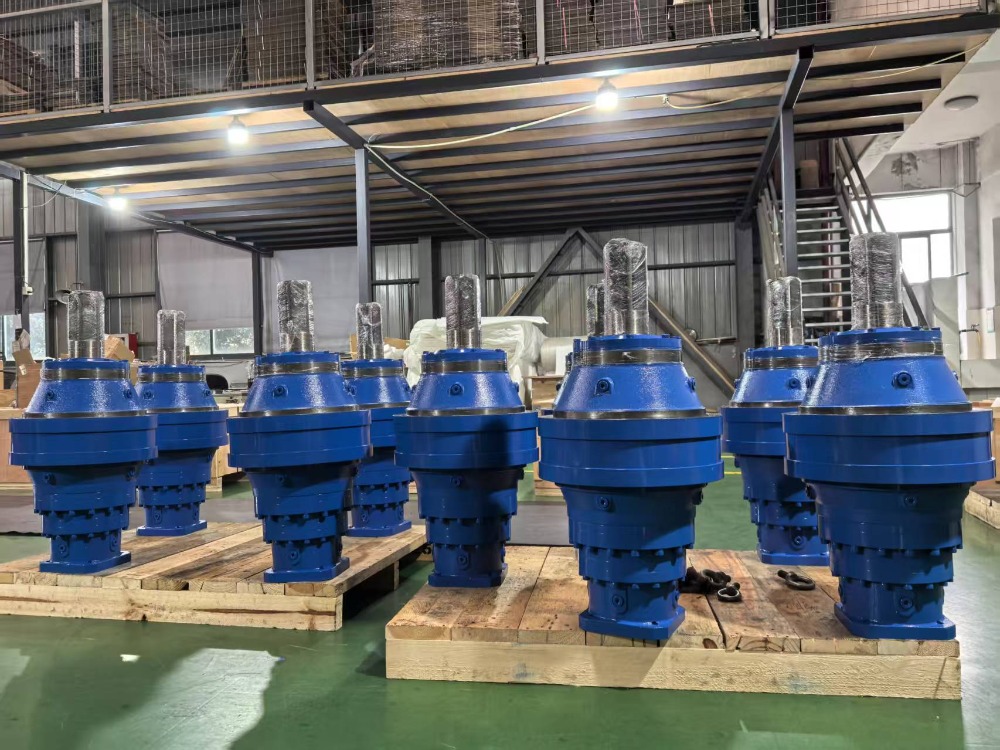

Inleiding tot de planetaire tandwielreductortechnologie

Een planetair tandwielreductiemiddel ontleent zijn naam aan de structurele gelijkenis met het zonnestelsel: een centraal zonnewiel, meerdere planeetwielen gemonteerd op een roterende drager, en een buitenste ringtandwiel dat tegelijkertijd met alle planeten ingrijpt. Dankzij dit coaxiale ontwerp met meerdere mazen kan het koppel over verschillende contactpunten worden verdeeld, wat resulteert in een uitzonderlijk vermogen om de belasting te delen.

De belangrijkste voordelen zijn onder meer:

• Hoge koppeldichtheid: Levert een hoog uitgangskoppel in een compact bereik.
• Lage speling: cruciaal voor nauwkeurige positionering (bijv. robotica, CNC).
• Hoge torsiestijfheid: Minimaliseert doorbuiging onder belasting.
• Soepele, stille werking: door evenwichtige krachtverdeling.
• Hoog rendement: doorgaans 95-98%, waardoor energieverspilling wordt verminderd.

Moderne planetaire reductoren zijn verkrijgbaar in configuraties met één, twee of drie fasen, met reductieverhoudingen variërend van 3:1 tot meer dan 500:1. Ze worden veel gebruikt in servosystemen, mobiele machines, transportbanden en toepassingen voor hernieuwbare energie, waar betrouwbaarheid, precisie en ruimtebeperkingen van belang zijn.

Planetaire tandwielreductoren versus andere tandwielreductoren: een technische prestatieanalyse

Niet alle verloopstukken zijn gelijk gemaakt. Het kiezen van het juiste type hangt af van de toepassingsprioriteiten.

Hieronder vindt u een vergelijkend overzicht:

Takeaway: Planetaire reductoren bieden de beste balans tussen efficiëntie, compactheid, precisie en duurzaamheid voor de meeste industriële toepassingen, waardoor ze de beste oplossing zijn voor servoaangedreven en dynamische systemen.

Kritische specificaties en selectiecriteria

Het selecteren van de juiste planetaire reductor vereist een systematische evaluatie van zowel operationele eisen als technische parameters:

a) Belasting- en koppelvereisten

• Bereken het continue koppel en het piekkoppel (acceleratie/opstart).
• Pas een veiligheidsfactor toe (doorgaans 1,5–2,0 voor dynamische of schokbelastingen).

b) Reductieverhouding

• Eentraps: 3–10:1; Tweetraps: 15–100:1; Drietraps: tot 500:1.

c) Speling en precisiekwaliteit

• Standaard (≤15 arcmin): transportbanden, mixers, algemene machines.
• Precisie (≤5 arcmin, tot 1 arcmin): Robotica, medische apparaten, halfgeleiderapparatuur.

d) Montage en integratie

• Opties: flensmontage, holle as, asingang/uitgang of directe motorkoppeling (IEC B5/B14).
• Ontwerpen met holle as vereenvoudigen de integratie met aangedreven assen (bijvoorbeeld transportrollen).

e) Omgevingsomstandigheden

• IP-waarde: IP65/IP66 voor buiten, washdown- of stoffige omgevingen.
• Smering: Levenslang vet voor lichte toepassingen; oliebad- of geforceerde smering voor continu zware belasting.
• Materiaal: RVS of gecoate behuizingen voor corrosieve omgevingen (voedsel, scheepvaart, chemie).

f) Extra functies

• Geïntegreerde remmen (voor verticale assen), encoders, koppelbegrenzers of anti-spelingsmechanismen kunnen essentieel zijn.
• Controleer altijd de compatibiliteit met uw motormerk en raadpleeg de bedrijfscyclus van de fabrikant om thermische overbelasting te voorkomen.

Geavanceerde toepassingen in de moderne industrie

Planetaire tandwielreductoren maken innovatie in alle sectoren mogelijk:

• Industriële automatisering: Aandrijven van 6-assige robotverbindingen en delta pick-and-place-systemen waarbij herhaalbaarheid <0,1 mm vereist is.
• Hernieuwbare energie: het aandrijven van zonnetrackers met een levensduur van 25 jaar en het omgaan met variabele windbelastingen in middelgrote turbines.
• Mobiele machines: Gebruikt in zwenkaandrijvingen van graafmachines en AGV-tractie-eenheden voor hoge schokbelastingtolerantie.
• Materiaalbehandeling: transportbanden en geautomatiseerde opslagsystemen profiteren van een hoge efficiëntie en een compact ontwerp.
• Maritieme en milieuvaartuigen: Van toeristenboten tot rivierschoonmaakschepen, planetaire aandrijvingen zorgen voor een stille, betrouwbare voortstuwing en lierwerking.
• Opkomende velden: Elektrische grondondersteuningsapparatuur, mijnbouwladers op batterijen en draagbare exoskeletten zijn steeds meer afhankelijk van lichtgewicht planetaire systemen met een hoge vermogensdichtheid.

Het selecteren van een planetaire tandwielreductor is geen productbeslissing; het is een strategische technische keuze. Als iemand die duizenden applicaties bij SGR heeft ondersteund, heb ik uit de eerste hand gezien hoe de juiste reducer de prestaties verbetert, terwijl de verkeerde een knelpunt wordt. Door de technologie te begrijpen, alternatieven objectief te vergelijken en de specificaties af te stemmen op de eisen uit de praktijk, kunnen ingenieurs optimale systeemprestaties, een lange levensduur en de totale eigendomskosten garanderen. In een tijdperk van automatisering, elektrificatie en slimme productie is het beheersen van de selectie van reducers niet langer optioneel, maar essentieel. (Auteur, SGR, Angie Zhang)

Referentie:

Industriële transmissie en transport, Uitgeverij Transcon

Technische boeken van ... een selectie, Pratt Instituut. Bibliotheek

Industriële Techniek, Uitgeverij McGraw-Hill
