De geheimen van de productie van versnellingsbakken

Als productmanager bij SGR, een beroemd Chinees versnellingsbakbedrijf met meer dan 15 jaar expertise op het gebied van tandwieloverbrengingssystemen, ben ik getuige geweest van hoe zorgvuldige engineering ruw staal omzet in bedrijfskritische energieoplossingen.

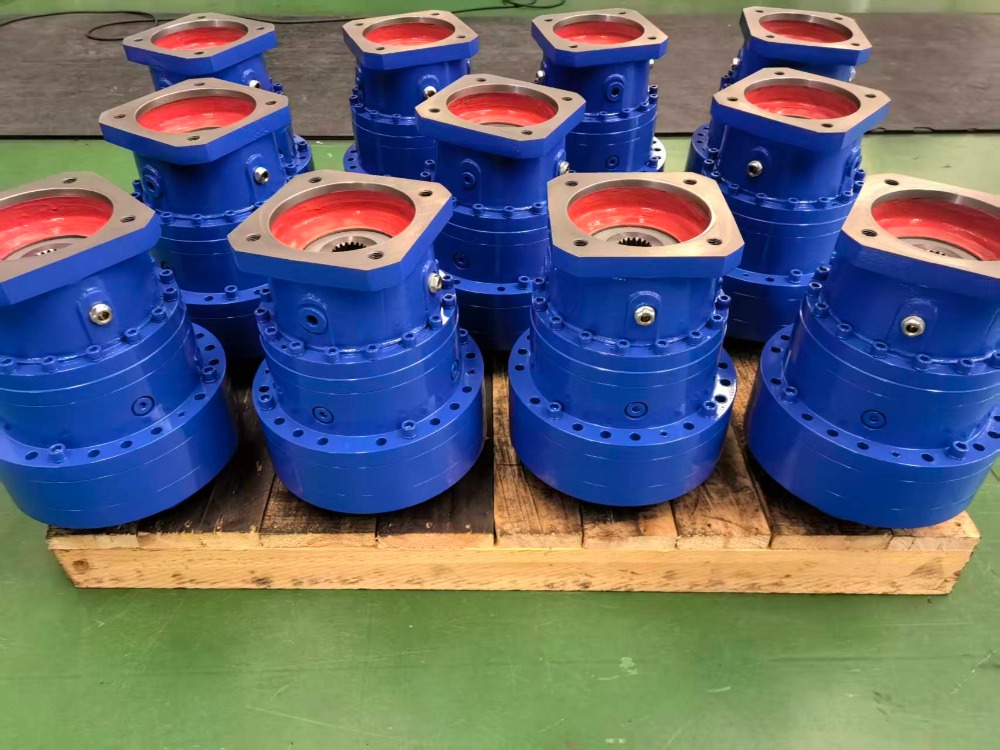

Onze planetaire versnellingsbakken uit de N-serie, die honderden modellen omvatten, worden vertrouwd in veeleisende sectoren, waaronder machinebouw, mijnbouw, maritieme hulpsystemen, metallurgie, rubberverwerking en textieldruk.

Maar wat SGR echt onderscheidt, is niet alleen de schaal; het is de nauwkeurigheid die in elke fase van de productie is ingebed. Van materiaalkeuze tot uiteindelijke validatie: de productie van tandwielkasten is een symfonie van metallurgie, precisiebewerking en kwaliteitscontrole. Hier onthullen we de kerngeheimen achter de betrouwbare, krachtige planetaire reductoren van SGR.

Grondstofselectie: de basis van duurzaamheid

De reis begint lang vóór de bewerking – met het juiste staal. Voor kritische componenten zoals het zonnewiel, de planeetwieldrager en het interne ringwiel gebruikt SGR uitsluitend hoogwaardig gelegeerd constructiestaal zoals 20CrMnTi. Dit materiaal biedt uitzonderlijke hardbaarheid en vermoeiingssterkte, essentieel voor het weerstaan ​​van cyclische belastingen en schokken die vaak voorkomen in zware industriële omgevingen. Elke batch ondergaat bij aankomst een spectrale analyse en ultrasone inspectie, waardoor er geen interne defecten zijn. Omdat bij toepassingen met een hoog koppel zelfs microscopisch kleine onzuiverheden tot voortijdig falen kunnen leiden. Bij SGR geloven wij: prestatie begint op moleculair niveau.

Warmtebehandeling voor ruwe bewerking: vormsterkte

Na verificatie worden ruwe plano's nauwkeurig gesmeed om de graanstroom uit te lijnen en de mechanische integriteit te verbeteren. Dit wordt gevolgd door voorbewerken en frezen op CNC-centra om bijna-netvormen te verkrijgen, waarbij de optimale materiaalstructuur behouden blijft tijdens de voorbereiding op thermische verwerking.

De echte transformatie vindt plaats tijdens de warmtebehandeling. Componenten worden onderworpen aan carbureren en blussen in gecontroleerde atmosfeer, gevolgd door temperen bij lage temperatuur. Dit proces levert een gehard oppervlak (HRC 58–62) op voor slijtvastheid, terwijl een taaie, ductiele kern behouden blijft die schokken absorbeert zonder te barsten. Dit profiel met twee eigenschappen is niet onderhandelbaar in toepassingen zoals mijnbouwtransportbanden of scheepslieren, waar plotselinge belastingspieken routine zijn. De warmtebehandelingslijnen met meerdere kamers van SGR zorgen voor een nauwkeurigheid van het koolstofpotentieel binnen ± 0,05%, waardoor vervorming wordt geminimaliseerd en de consistentie wordt gemaximaliseerd.

Nabewerking: waar microns uitmuntendheid definiëren

Na de warmtebehandeling gaan de onderdelen de uiterst nauwkeurige afwerkingsfase in: het hart van de verfijning van de versnellingsbak. De tandwielen worden geslepen op geavanceerde CNC-profielslijpmachines, waardoor een tandnauwkeurigheid tot AGMA 12 wordt bereikt. Dit zorgt voor een soepele ingrijping, minimale transmissiefouten en geluidsniveaus van minder dan 85 dB, zelfs onder volledige belasting.

Bovendien is SGR uitgerust met een CNC-slijpmachine met vier assen, die niet alleen standaard ingewikkelde tandwielen kan verwerken, maar ook ingewikkelde geometrieën zoals ringkernwormprofielen. Deze veelzijdigheid stelt ons in staat om de geometrische betrouwbaarheid van ons hele productassortiment te behouden, van compacte N200-units tot enorme N885-modellen met een vermogen tot 540.000 N·m. Een dergelijke precisie vertaalt zich direct in een hogere efficiëntie (>96%), minder trillingen en een langere levensduur – belangrijke onderscheidende factoren in markten waar stilstand duizenden per uur kost.

Montage en eindvalidatie: technisch vertrouwen in elke eenheid

De montage vindt plaats in een geklimatiseerde werkplaats, waar technici gestandaardiseerde werkinstructies volgen om lagers, afdichtingen en assen te installeren. Kritieke parameters, zoals de voorspanning van de speling en de concentriciteit, worden in realtime bewaakt met behulp van digitale koppel- en verplaatsingssensoren. Maar de montage is slechts de helft van het verhaal. Elke reducer uit de N-serie ondergaat vóór verzending strenge prestatietests:

Onbelaste inloop: Controleert een soepele rotatie en basislijnruis.

Duurtest bij volledige belasting: Simuleert reële omstandigheden om temperatuurstijging, efficiëntie en trillingen te valideren.

Dimensionale inspectie: Coördinatenmeetmachines (CMM) bevestigen kritische montage- en uitlijningsafmetingen.

Controle van de integriteit van de afdichting: Zorgt voor nul lekkage bij thermische cycli.

Alleen eenheden die aan alle criteria voldoen, ontvangen certificering en verpakking. Elke versnellingsbak is gelabeld met een unieke QR-code, waardoor de volledige levenscyclus traceerbaar is: van de staalfabriek tot de locatie van de eindgebruiker.

Bij SGR produceren we niet alleen versnellingsbakken; wij zorgen voor vertrouwen. Onze planetaire reductoren uit de N-serie slagen niet vanwege een enkele doorbraak, maar door gedisciplineerde uitvoering in elke schakel in de waardeketen – van materiaalwetenschap tot uiteindelijke validatie.

In een tijdperk waarin ‘goed genoeg’ niet langer acceptabel is, blijft SGR standvastig in het leveren van importvervangende kwaliteit met lokale ondersteuning, modulaire flexibiliteit en bewezen duurzaamheid. Of het nu gaat om het aandrijven van een tunnelboormachine of een scheepsdekkraan, onze versnellingsbakken werken stil, efficiënt en betrouwbaar – want in de zware industrie zijn er geen tweede kansen. Dat is het echte geheim van de productie van versnellingsbakken: precisie is niet optioneel – het is alles. (Auteur, SGR, Angie Zhang)
