Wat zijn de verschillen tussen planetaire versnellingsbakken met één en multi-fasen?

In de wereld van industriële stroomoverdracht zijn planetaire versnellingsbakken de ruggengraat geworden van high-performance machines. Naarmate de apparatuur eisen evolueren-die een hoger koppel, grotere efficiëntie en meer compacte ontwerpen vereisen-worden OEM's en systeemintegrators geconfronteerd Multi-fase planetaire versnellingsbak ? Inzicht in de verschillen tussen deze twee configuraties is essentieel voor het optimaliseren van machineprestaties, betrouwbaarheid en totale eigendomskosten.

Bij SGR, een toonaangevende planetaire versnellingsbakfabrikant gevestigd in Shanghai, zijn we gespecialiseerd in zowel planetaire versnellingsbakken met één podium als meerdere fasen, evenals dubbel-enontwikkelende wormwanden. Met meer dan 15 jaar technische expertise, een productiefaciliteit van 15.000㎡ en een team van Ph.D. Onderzoekers en senior ingenieurs ontwerpen we transmissie-oplossingen die voldoen aan de rigoureuze eisen van niet-excavatieboren, mijnbouw, stroomopwekking, textielmachines en meer.

Laten we de belangrijkste onderscheidingen verkennen tussen planetaire versnellingsbakken met één en meerstage-en waarom SGR's meerfasen planetaire versnellingsbakken op de markt opvallen.

(1) Single-fase planetaire versnellingsbak: eenvoud, efficiëntie en compactheid

Een planetaire versnellingsbak met één fase bestaat uit één zonnestraal, meerdere planeetwielen, een ringwiel en een drager. Het vermogen wordt verzonden via een enkele reductiefase, waardoor het de meest eenvoudige en efficiënte configuratie in de planetaire familie is.

Belangrijkste kenmerken van de planetaire versnellingsbak van het podium:

Snelheidsverhouding Bereik: meestal 3: 1 tot 10: 1

Transmissie -efficiëntie: ≥97% per stadium - onder de hoogste in mechanische schijven

Compact ontwerp: minimale axiale lengte en lichtgewicht, ideaal voor ruimtebeperkte toepassingen

Lage speling: precisie-grondwielen bereiken ≤3 arcmin-speling, geschikt voor servo- en bewegingscontrolesystemen

Hoge vermogensdichtheid: efficiënte vermogensstroom met minimale warmteopwekking

Toepassingen van de planetaire versnellingsbak met één podium:

• Elektrisch aangedreven horizontale directionele boren (HDD) rigs
• Kleine tot middelgrote generatoren
• Transportsystemen met matige koppelvereisten
• Robotica en geautomatiseerde assemblagelijnen

De planetaire versnellingsbak met één fasen blinkt uit in scenario's waarbij efficiëntie, responssnelheid en compactheid worden geprioriteerd. Het is de voorkeurskeuze voor high-speed ingangsbronnen (bijv. 1500-3000 rpm-motoren) die gematigde snelheidsvermindering en soepele werking vereisen.

Wanneer toepassingen echter een hogere reductieverhoudingen of een groter outputkoppel vereisen, bereikt een enkele fase zijn fysieke limieten. Dit is waar de meerfasen planetaire versnellingsbak de superieure oplossing wordt.

(2) Multi-fase planetaire versnellingsbak: kracht, koppel en veelzijdigheid

Een meerfasen planetaire versnellingsbak (meestal twee of drie fasen) verbindt meerdere planetaire sets in series binnen een enkele behuizing. De uitgang van de eerste fase wordt de ingang van de volgende, waardoor de reductieverhouding en de koppeluitgang vermenigvuldigen.

Belangrijkste kenmerken:

• Snelheidsverhouding Bereik: 20: 1 tot 100: 1 (bijv. 5: 1 × 4: 1 = 20: 1)
• Uitgangskoppel: aanzienlijk hoger dan één podium-tot 5 × groter voor dezelfde framegrootte
• Efficiëntie: iets lager als gevolg van extra versnellingsma, maar nog steeds hoog op 94% –96% voor twee fasen
• Structurele stijfheid: verbeterde belastingverdeling in meerdere fasen verbetert de duurzaamheid onder schokbelasting
• Aanpassingsflexibiliteit: kan verschillende overbrengingsverhoudingen en materialen combineren om te voldoen aan specifieke laadprofielen

Toepassingen van de meerfasen planetaire versnellingsbak:

• Zware niet-excavatie boorplatforms die een koppel van 100.000 nm vereisen
• Mijnbouwtransporteurs en brekers werken onder continue belasting
• Windturbine -toonhoogte en gierdrives
• Grote industriële mixers en extruders

Hoewel multi-fase versnellingsbakken iets langer en zwaarder zijn, maakt hun vermogen om een ​​hoog koppel op een gecontroleerde, efficiënte manier te leveren, ze onmisbaar in veeleisende industriële omgevingen. Ze elimineren de behoefte aan externe snelheidsverminderers of inefficiënte wormwielcombinaties, het streamlijnen van het systeemontwerp en het verbeteren van de betrouwbaarheid.

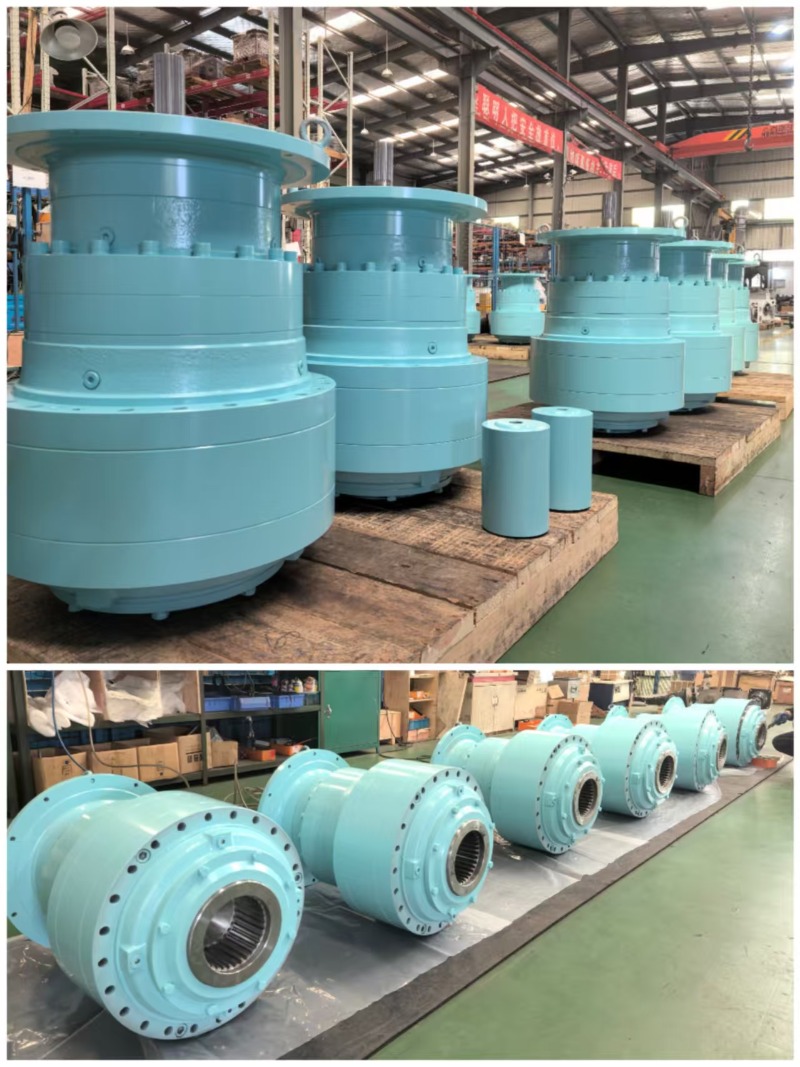

(3) SGR multi-fase planetaire versnellingsbak: ontworpen voor extreme prestaties

Bij SGR produceren we niet alleen meerfasen planetaire versnellingsbakken-we ontwikkelen ze voor real-world industriële uitdagingen. Onze meerfasen planetaire versnellingsbakken zijn ontworpen om het standaardaanbod te overtreffen in koppelcapaciteit, efficiëntie en levensduur.

Core Voordelen van SGR multi-fase planetaire versnellingsbakken:

• Proprietaire versnellingsoptimalisatie: ons interne toroïdale wormpaaroptimalisatiesysteem en geavanceerde eindige-elementenanalyse zorgen voor een optimaal tandcontact, belastingverdeling en ruisreductie-zelfs onder volledige belasting.
• Hoge precisieproductie: tandwielen zijn precisie gesneden van 20CRMNTI-legeringsstaal, carburated, geblust. Dit zorgt voor langdurige duurzaamheid en minimale slijtage.
• Geïntegreerde testen en validatie: elke SGR-versnellingsbak ondergaat de prestatietests van volledige kracht op onze interne testbanken, het simuleren van reële bedrijfsomstandigheden voor temperatuur, trillingen en efficiëntie.
• Aangepaste oplossingen: we bieden op maat gemaakte snelheidsverhoudingen, bevestigingsconfiguraties, smeersystemen en monitoringinterfaces.

Hoofdtoepassingen van SGR multi-fase planetaire versnellingsbakken:

• Niet-excavatie boren: SGR multi-fase planetaire versnellingsbakken Power Electric en diesel-aangedreven HDD-installaties, die het hoge koppel en lage snelheidsregeling leveren die nodig is voor rotspenetratie en pijpafwijking.
• Mijnbouw en steengroeve: gebruikt in zware transportbanden en brekers, onze versnellingsbakken zijn bestand tegen continue werking en frequente belastingsschokken.
• Power Generation: geïntegreerd in kleinschalige generatoren en hulpdrijven, waardoor stabiele, onderhoudsarme prestaties worden gewaarborgd.

SGR is een Hightech Enterprise van Shanghai en vermeld in de "gespecialiseerde, unieke en innovatieve" (Zhuan Jing Te Xin) -programma van de stad in de stad. Onze N-serie planetaire versnellingsbak won de "Science and Technology Achievement First Prize" van de China Gear Association (2009) en werd erkend als een Shanghai Hightech Transformation Project. We hebben meerdere uitvinding- en nutsmodeloctrooien en weerspiegelen onze toewijding aan innovatie.

Conclusie: het kiezen van de juiste planetaire versnellingsbak voor uw applicatie

De keuze tussen planetaire versnellingsbakken met één podium en meerfasen is afhankelijk van de snelheid, koppel, efficiëntie en ruimtevereisten van uw machine.

• Kies enkele stage voor hoog rendement, compactheid en matige reductiebehoeften.
• Kies multi-stage voor hoog koppel, grote snelheidsvermindering en zware werking.

Als een toonaangevend China Planetary Gearbox Company biedt SGR beide configuraties met compromisloze kwaliteit. Vooral onze meerfasen planetaire versnellingsbakken vertegenwoordigen het toppunt van Power Transmission Engineering-het verstrekken van robuuste prestaties, uitgebreide servicevenstraat en superieur rendement op investeringen.

Voor OEM's en industriële fabrikanten die op zoek zijn naar een betrouwbare, innovatieve en technisch geavanceerde versnellingsbakpartner, is SGR de slimme keuze. Neem vandaag nog contact met ons op om uw applicatie te bespreken en te ontdekken hoe onze planetaire versnellingsbakken de prestaties van uw apparatuur kunnen verhogen (auteur, SGR, Angie Zhang)
