Waarom worden wormwielreductoren een topkeuze in mechanische transmissie?

Van maritieme hulpmachines tot zwaar bouwmaterieel, van hefinrichtingen tot verwerkingsmachines, en van geautomatiseerde productieapparatuur tot huishoudelijke apparaten, wormwielreductoren spelen een belangrijke rol bij het verlagen van de snelheid en het verhogen van het koppel in bijna elke toepassing.

In verschillende hef- en hijsapparatuur spelen wormwielreductoren, dankzij hun unieke zelfremmende eigenschappen, een cruciale rol bij het voorkomen van achteruitrijden van de last, het handhaven van de positiestabiliteit, het voorkomen van onbedoeld neerlaten of wegglijden, en het vergrendelen van de positie wanneer er geen stroomtoevoer is. Ze hebben een belangrijke bijdrage geleverd aan de ontwikkeling van verschillende hijsapparatuur.

Principes en kenmerken van wormwielreductoren

Wormwielreductoren zijn een soort mechanisch transmissieapparaat dat wordt gekenmerkt door hun compacte structuur, grote overbrengingsverhouding en zelfremmende functie onder bepaalde omstandigheden. Ze zijn ook de meest voorkomende transmissieapparatuur in de huidige mechanische transmissiesystemen van China. De snelheidsreductie- en koppelverhogende functie van wormwielreductoren wordt voornamelijk bereikt door het in elkaar grijpen van het wormwiel en de worm.

In een wormwielreductor wordt het vermogen via de worm ingevoerd en drijven de spiraalvormige tanden van de worm de tanden van het wormwiel aan. Omdat de spiraalhoek van de worm echter meestal erg klein is, moet de worm vele slagen draaien voor elke tandrotatie van het wormwiel. Deze asymmetrie in de overbrengingsverhouding zorgt direct voor een stapsgewijze snelheidsvermindering en een groter uitgangskoppel. Bovendien kan het wormwiel, vanwege de kleine inloophoek van de worm, de worm niet achteruit drijven, waardoor een zelfremmende functie ontstaat.

Het reductie-effect van een wormwielreductor wordt ook beïnvloed door de wrijvingseigenschappen van de gebruikte materialen.  Het gebruik van hoogwaardige worm- en wormwielmaterialen vermindert niet alleen de slijtage, maar vergroot ook het contactoppervlak aanzienlijk, wat resulteert in een gelijkmatigere en stabielere koppeloverdracht.

Dit is vooral van cruciaal belang bij zware toepassingen waarbij thermische stabiliteit en een lange levensduur vereist zijn. De dubbelomhullende wormwielreductoren uit de C-serie van SGR maken bijvoorbeeld gebruik van een gecarbureerde en nauwkeurig geslepen 20CrMnTi-stalen worm in combinatie met een hoogwaardig tinbrons wormwiel. Deze materiaalcombinatie minimaliseert wrijvingsverlies, verbetert het draagvermogen en verbetert de transmissie-efficiëntie, tot wel 85% bij geoptimaliseerde ontwerpen. Bovendien verdeelt de gelijktijdige ingrijping met meerdere tanden in de dubbele omhullende geometrie de contactspanning verder, waardoor plaatselijke slijtage wordt verminderd en een stillere, soepelere werking wordt gegarandeerd, zelfs onder extreme belastingen.

Voordelen en prestatiekenmerken van SGR-wormwielreductoren

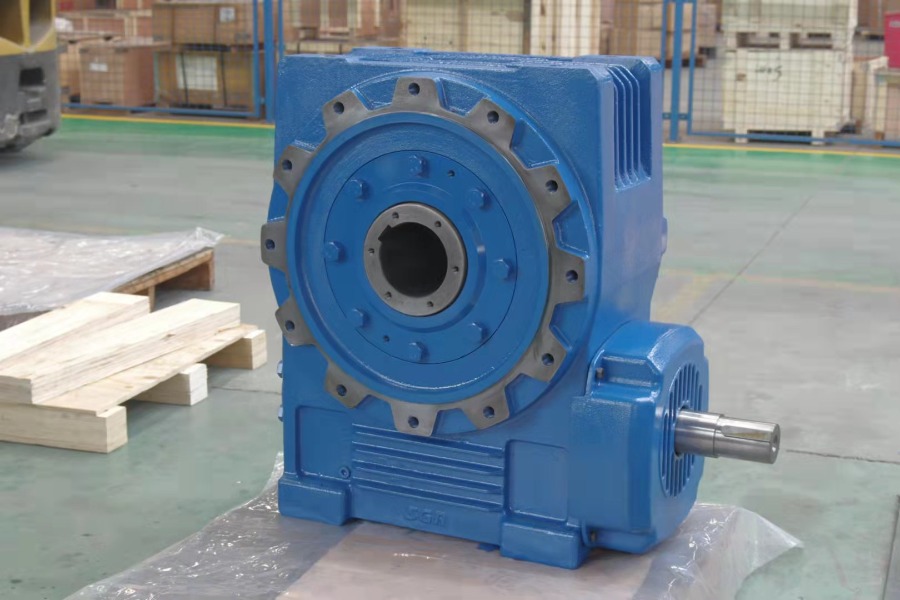

Wormwielreductoren vormen een belangrijk aandachtspunt in onderzoek en ontwikkeling bij SGR.  De door SGR ontwikkelde en vervaardigde wormwielreductoren uit de C-serie zijn voorzien van een ingrijping met meerdere tanden tussen de worm en het wormwiel. De worm is gemaakt van 20CrMnTi-staal, gecarbureerd, afgeschrikt en vervolgens nauwkeurig geslepen, terwijl het wormwiel is gemaakt van hoogwaardig gelegeerd brons, wat een langdurige slijtvastheid garandeert.  Deze verloopstukken bieden een hoge transmissie-efficiëntie, een grote overbrengingsverhouding, een lange levensduur, een soepele werking en een laag geluidsniveau. Ze hebben ook een omgekeerde zelfremmende functie, waardoor de veiligheidsprestaties van de machine effectief worden verbeterd.

De wormwielreductoren uit de C-serie van SGR hebben een hartafstand van 100-710 mm, een snelheidsverhouding van i ≥10 en een uitgangskoppelbereik van T2 ≤ 160.000 N.m.  Door meer dan 15 jaar onderzoek, ontwikkeling en productie heeft SGR een modulair ontwerp, gestandaardiseerde specificaties en gespecialiseerde productie bereikt.

Bij het onderzoek naar wormwieltransmissietechnologie heeft SGR met relevante universiteiten samengewerkt aan systematisch onderzoek op het gebied van ontwerp, productieprocessen, productie, assemblage en testmethoden, met als doel de ontwikkeling van wormwieltransmissietechnologie te bevorderen.

Hoe kies je een wormwielreductor?

Gebaseerd op meer dan 15 jaar ervaring in onderzoek, ontwikkeling en productie van wormwielreductoren, is SGR van mening dat de volgende factoren prioriteit moeten krijgen bij het selecteren van een wormwielreductor:

De mechanische prestaties van wormwielreductoren

Wanneer u een wormwielreductor selecteert, let dan op de overbrengingsverhouding, het uitgangskoppel en het laadvermogen, het ingangsvermogen en de efficiëntie, de montagemethode en ruimtebeperkingen, geluids- en trillingsniveaus, zodat u ervoor zorgt dat de gekozen wormwielreductor voldoet aan de toepassingsvereisten.

De onderzoeks-, ontwikkelings- en productiegeschiedenis van de fabrikant van wormwielreductoren.

Hoe langer een fabrikant van wormwielreductoren wormwielreductoren onderzoekt en produceert, hoe meer praktische ervaring ze opdoen en hoe hoger de kwaliteit van hun producten.

De reputatie van de fabrikant.

U kunt meer te weten komen over de reputatie, het publieke imago en de kernwaarden van de fabrikant, en of deze betrouwbaar zijn, door de inhoud te bekijken die op hun officiële website, sociale media-accounts en andere platforms is gepubliceerd.

Gerelateerde after-sales service.

Wanneer u wormwielreductoren aanschaft, teken dan een contract met de fabrikant van de wormwielreductor en spreek de bijbehorende after-salesservice af, zodat u in de toekomst technische ondersteuning en after-salesservice kunt krijgen.

Momenteel wordt het SGR versnellingsbak 3D selectiesysteem van SGR officieel gelanceerd!

U kunt inloggen op het selectiesysteem, de productparameters invullen en binnen 3 seconden een 3D-modeldiagram verkrijgen, waarmee u eenvoudig de selectie van uw versnellingsbakproduct kunt voltooien!

Het SGR-selectiesysteem biedt ook gratis downloads in verschillende formaten, waardoor de communicatie-efficiëntie wordt verbeterd en u wordt geholpen snel het juiste versnellingsbakproduct te selecteren. (Auteur, SGR, Angie Zhang)
