Belangrijkste parameters voor het selecteren van een cilindrische wormwielreducer

Het recht kiezen Cilindrische wormwielvermindering is van cruciaal belang voor de efficiëntie en levensduur van elk mechanisch systeem. Het gaat niet alleen om het vinden van een component dat past; Het gaat erom het matchen van de mogelijkheden van de reducer met de specifieke eisen van uw aanvraag. Deze gids loopt u door de essentiële parameters om te overwegen, van kracht en snelheid tot materiaal en smering, zodat u een weloverwogen beslissing neemt.

Inzicht in belasting- en krachtvereisten

De eerste stap bij het selecteren van een Cilindrische wormwielvermindering is om de stroom- en koppelvereisten van uw toepassing nauwkeurig te beoordelen. Niet -overeenkomende componenten kunnen leiden tot voortijdig falen, inefficiëntie of zelfs systeemschade. Een gedetailleerd begrip van deze parameters zorgt ervoor dat de reducer de werklast aankan zonder overbelast te zijn.

Invoervermogen en uitgangskoppel

Inputvermogen is de energie die aan de reducer wordt geleverd, meestal van een motor. Het uitgangskoppel is de rotatiekracht die de reducer levert aan de aangedreven machine. Deze twee parameters zijn omgekeerd omgekeerd via de overbrengingsverhouding. Het begrijpen van deze relatie is cruciaal voor een goede maat.

• Invoerkracht: Dit is de stroom geleverd door de motor. Het wordt meestal gemeten in kilowatt (KW) of pk (HP).
• Uitgangskoppel: Dit is de draaikracht die de reducer naar de belasting overbrengt. Het wordt gemeten in Newton-Meters (NM) of pond-inch (LB-In).
• Vergelijking: Een hoger ingangsvermogen en een grotere reductieverhouding zullen in het algemeen resulteren in een hoger uitgangskoppel.

Invoer- en uitvoersnelheid

De snelheden waarmee de reducer werkt, zijn net zo belangrijk als de kracht. De ingangsnelheid wordt bepaald door het toerental van de motor, terwijl de uitgangssnelheid een direct resultaat is van de overbrengingsverhouding. Deze relatie is van fundamenteel belang om de gewenste bedrijfssnelheid voor uw toepassing te bereiken.

• Inputsnelheid: De snelheid van de motoras verbonden met de worm.
• Uitgangsnelheid: De snelheid van de tandwielas, die de ingangssnelheid is gedeeld door de overbrengingsverhouding.
• Relatie: Een hogere overbrengingsverhouding zal resulteren in een lagere uitgangssnelheid. Een ingangsnelheid van 1450 tpm en een overbrengingsverhouding van 30: 1 produceert bijvoorbeeld een uitgangssnelheid van ongeveer 48,3 tpm. Dit is de sleutel voor Berekening van de snelheidsvermindering .

Verkenningsverhoudingen en efficiëntie verkennen

De overbrengingsverhouding en de algehele efficiëntie vormen het hart van elke Cilindrische wormwielvermindering . Een hogere verhouding biedt een grotere koppelvermenigvuldiging, maar komt vaak met een afweging in efficiëntie. Inzicht in dit evenwicht is essentieel voor toepassingen die zowel hoge kracht als energiebesparing vereisen.

Overbrengingsverhouding en de implicaties ervan

De overbrengingsverhouding is de verhouding van het aantal tanden op het wormwiel tot het aantal starts op de worm. Het beïnvloedt direct de snelheidsvermindering en het verhogen van de koppel. Voor toepassingen zoals kleine worm versnellingsbakken , een hoge verhouding kan een significante snelheidsvermindering in een compacte vorm bereiken.

• Lage verhouding (bijv. 5: 1 tot 30: 1): Biedt een hogere efficiëntie maar minder koppelvermenigvuldiging.
• Hoge verhouding (bijv. 60: 1 tot 100: 1): Biedt een hoge koppeluitgang en aanzienlijke snelheidsvermindering. Dit is een veel voorkomende vereiste in een Worm versnellingsbak voor transportband .

Efficiëntie en het genereren van warmte

Efficiëntie is de verhouding van uitgangsvermogen tot invoervermogen. Wormwielen staan ​​bekend om lagere efficiëntie in vergelijking met andere versnellingstypen, vooral bij hoge verhoudingen. Deze verloren energie wordt omgezet in warmte, die de prestaties en de levensduur van de reducer kan beïnvloeden. Inzicht in dit is de sleutel voor een Wormweergeleider Smeergids , als juiste smering helpt deze warmte te beheren.

• Efficiëntie: Varieert aanzienlijk met de overbrengingsverhouding en de loodhoek van de worm. Hogere verhoudingen leiden tot lagere efficiëntie.
• Warmte: Een direct gevolg van inefficiëntie. Overmatige warmte kan het smeermiddel, de schadeafdichtingen en de levensduur van de componenten afbreken.

Materialen, installatie en onderhoud

De fysieke kenmerken en onderhoudsvereisten van een Cilindrische wormwielvermindering zijn net zo belangrijk als de operationele parameters. De gebruikte materialen, de installatiemethode en het smeerschema dragen allemaal bij aan de algehele prestaties en betrouwbaarheid van de reducer.

Materialen en constructie

De keuze van materialen heeft direct invloed op de duurzaamheid en het dragen van de reducer. De worm is meestal gemaakt van gehard staal en het wormwiel is gemaakt van brons, waardoor een lage-wartelen, hoog-wear-resistente combinatie ontstaat.

• Worm: Vaak gemaakt van door case geharde staal, gemalen tot een hoge afwerking om wrijving te verminderen.
• Wormwiel: Giet meestal brons, wat zachter is dan de worm om slijtage op de duurdere component te minimaliseren.
• Huisvesting: Gewoonlijk gietijzer of aluminium, gekozen vanwege zijn stijfheid en warmtedissipatie -eigenschappen. Aluminium is lichter, terwijl gietijzer robuuster is.

Montage en smering

Juiste montage en een consistent smeerschema zijn essentieel voor een lange levensduur. Montage kan een universele flensbevel, voet gemonteerd of een op de schacht gemonteerd ontwerp zijn. De smeermethode,, of het nu met vet wordt gevuld of met olie gevuld, is van cruciaal belang voor het verminderen van wrijving en het beheren van warmte.

Montage -oriëntatie

• Voet gemonteerd: Het meest voorkomende type, met de reductiemiddel vastgebout aan een plat oppervlak.
• Flens gemonteerd: Ideaal voor toepassingen waarbij de reducer rechtstreeks aan een machine- of motorgezicht moet worden bevestigd.
• Op de as gemonteerd: De reductor is direct op de aangedreven as gemonteerd.

Smering en onderhoud

• Smeermiddeltype: Hangt af van de bedrijfssnelheid, temperatuur en belasting. Synthetische oliën worden vaak gebruikt voor hoogtemperatuur- of hogesnelheidstoepassingen.
• Onderhoudsschema: Regelmatige controles van de olieniveaus en geplande olieverversingen zijn van vitaal belang om voortijdige slijtage te voorkomen. Dit is een belangrijk onderdeel van elke onderhoudsplan voor wormwielvermindering .

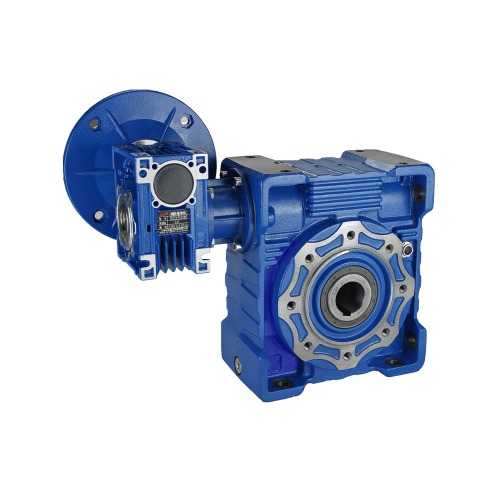

Dubbelstadium cilindrische worm versnellingsbakken
