Voordelen en toepassingen van heavy-duty planetaire tandwielkasten

In de veeleisende wereld van de zware industrie – waar machines werken onder extreme belastingen, zware omstandigheden en continue werkcycli – is de betrouwbaarheid van krachtoverbrengingssystemen erg belangrijk.

Van alle typen versnellingsbakken is zware planetaire versnellingsbakken zijn naar voren gekomen als de voorkeursoplossing voor kritische toepassingen in de mijnbouw-, metallurgie-, bouw-, maritieme en energiesector. Hun populariteit komt niet voort uit marketingtrends, maar uit fundamentele technische voordelen: uitzonderlijke koppeldichtheid, superieure belastingsverdeling, hoge stijfheid en operationele stabiliteit onder stress.

Bij SGR, met bijna twintig jaar specialisatie in industriële transmissiesystemen, hebben we deze eigenschappen verfijnd tot een maatstaf voor prestaties en duurzaamheid.

Waarom zijn planetaire tandwielkasten voor zwaar gebruik populair?

Planetaire tandwielkasten onderscheiden zich door hun unieke architectuur: een centraal zonnewiel omgeven door meerdere planeetwielen, allemaal omsloten door een ringwiel. Dit ontwerp maakt gelijktijdige aangrijping van meerdere tanden mogelijk, waarbij het koppel over verschillende contactpunten wordt verdeeld in plaats van het te concentreren op een enkel tandwielpaar, zoals bij systemen met parallelle assen of wormwieloverbrengingen. Deze structurele symmetrie levert drie cruciale voordelen op voor zware toepassingen:

Hoog koppelvermogen in compacte afmetingen. Door de belasting te verdelen over 3 tot 6 planeettandwielen, bereiken planetaire reductoren een aanzienlijk hogere koppeldichtheid dan conventionele ontwerpen. Hierdoor kunnen ingenieurs aandrijfsystemen verkleinen zonder dat dit ten koste gaat van het vermogen – cruciaal bij toepassingen met beperkte ruimte, zoals zwenkplatforms of ondergrondse mijnbouwapparatuur.

Uitzonderlijke stijfheid en precisie. De coaxiale invoer-uitvoeruitlijning en de gebalanceerde krachtstroom minimaliseren de doorbuiging onder belasting, waardoor een consistente positioneringsnauwkeurigheid wordt gegarandeerd, zelfs tijdens schokbelasting: een essentiële vereiste voor booreilanden, walserijen en kraanzwenkaandrijvingen.

Thermische en mechanische stabiliteit. Met gelijkmatig verdeelde spanningen en verminderde plaatselijke slijtage vertonen planetaire tandwielkasten minder trillingen, minder warmteontwikkeling en een langere levensduur bij 24/7 gebruik. In combinatie met geavanceerde smeer- of koelsystemen behouden ze hun prestaties bij omgevingstemperaturen boven de 50°C of in stoffige, corrosieve omgevingen.

Deze inherente voordelen verklaren waarom industrieën steeds vaker planetaire tandwielkasten specificeren voor missiekritieke rollen, vooral wanneer falen stilstand betekent die tienduizenden per uur kost.

Kenmerken van de heavy-duty planetaire versnellingsbakken van SGR

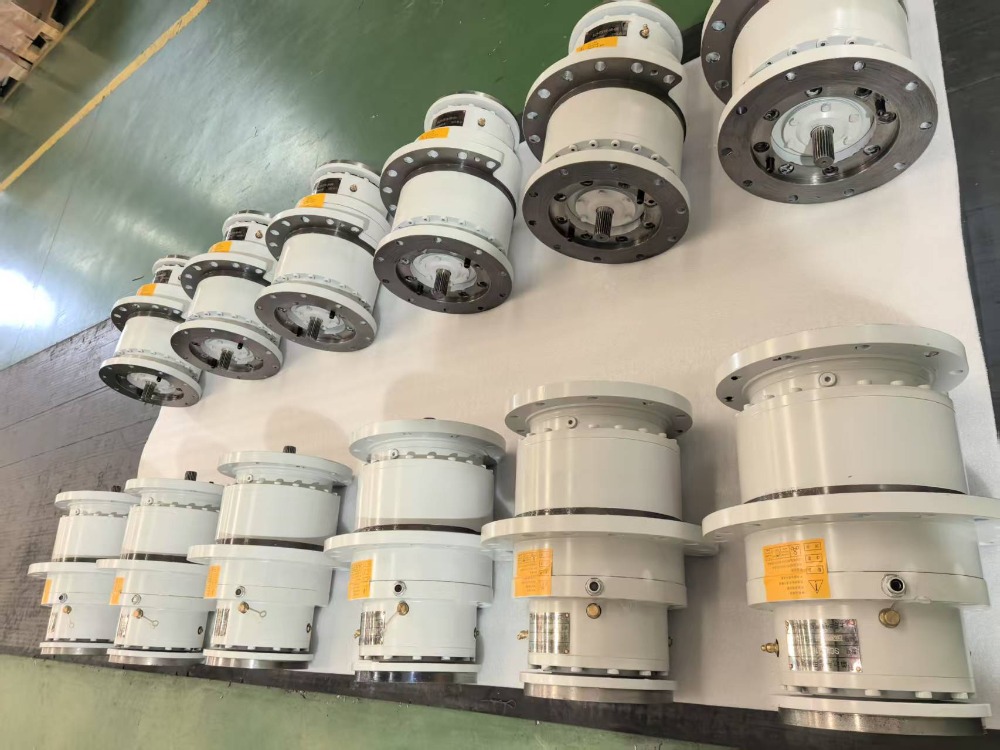

Als leider in de zware transmissiesector in China heeft SGR zijn planetaire tandwielreductoren uit de N-serie ontworpen om de internationale normen voor robuustheid en betrouwbaarheid te overtreffen.

Onze ontwerpfilosofie is gebaseerd op 15 jaar praktijkervaring met wereldwijde mijnbouw- en infrastructuurprojecten en concentreert zich op robuustheid door precisie.

Uitstekend materiaal en productie

Alle kerntandwielen zijn gesmeed uit 20CrMnTi-gelegeerd staal en vervolgens onderworpen aan vacuümcarboneren, afschrikken en nauwkeurig slijpen van de tandwielen. Dit proces levert een oppervlaktehardheid op van HRC 58–62 met een taaie kern, waardoor een uitstekende weerstand wordt geboden tegen putjes, slijtage en vermoeidheid – veel voorkomende faalwijzen bij toepassingen met hoge cycli en hoge impact.

Modulaire en schaalbare architectuur

De N-serie ondersteunt reductieverhoudingen van 3:1 tot 1.000:1, met een uitgangskoppel variërend van 4000 N·m tot meer dan 540.000 N·m. Modulaire interfaces maken naadloze integratie met hydraulische motoren, elektrische servo's of verbrandingsmotoren mogelijk, terwijl optionele functies onder meer oliesmering met geforceerde circulatie of luchtkoelsystemen voor thermisch beheer omvatten.

Gecertificeerd voor de wereldwijde zware industrie

SGR-versnellingsbakken voldoen aan de ISO 9001-kwaliteitsnormen en zijn RS-gecertificeerd, wat hun geschiktheid voor maritieme hulpsystemen bevestigt. Elke eenheid ondergaat vóór verzending een duurtest van 72 uur bij volledige belasting, met traceerbare gegevens over de stijging van de geluidstemperatuur en de efficiëntie. Deze combinatie van materiaalkunde, precisietechniek en rigoureuze validatie zorgt ervoor dat SGR planetaire versnellingsbakken niet alleen aan de specificaties voldoen, maar ook beter presteren in reële omstandigheden.

Toepassingen van planetaire versnellingsbakken voor zwaar gebruik

De planetaire tandwielkasten van SGR worden overal ingezet waar extreme betrouwbaarheid voorop staat:

Mijnbouw en metallurgie

In ondergrondse brekers en warmbandwalserijen hebben onze tandwielkasten te maken met schurend stof, thermische cycli en plotselinge belastingspieken. De afgedichte behuizing en hoge vermoeiingssterkte van de N-serie maken een ononderbroken werking in 24/7 productielijnen mogelijk, waardoor ongepland onderhoud wordt verminderd en de revisie-intervallen worden verlengd.

Grootschalige bouwmachines

Horizontaal gestuurde boorinstallaties (HDD) vertrouwen op SGR-versnellingsbakken om een hoog koppel over te brengen naar de boorkoppen, terwijl de nauwkeurige stuurcontrole behouden blijft. Op dezelfde manier maken de zwenkaandrijvingen van torenkranen gebruik van onze compacte, uiterst stijve units om lasten van meerdere ton soepel en veilig te roteren, zelfs bij harde wind.

Haven- en maritieme uitrusting

Van deklieren op bulkcarriers tot voortstuwingssystemen op Russische riviercruiseschepen: SGR-versnellingsbakken leveren betrouwbare prestaties in omgevingen met veel zout en een hoge luchtvochtigheid. RS-certificering garandeert naleving van strenge maritieme veiligheids- en duurzaamheidseisen.

Energie & Infrastructuur

In pitchsystemen voor windturbines zorgen onze tandwielkasten voor een feilloze bediening onder variabele belastingen en extreme weersomstandigheden. In zware transportnetwerken in havens of cementfabrieken zorgen ze gedurende tientallen jaren voor een efficiënte en onderhoudsarme krachtoverbrenging.

Zware planetaire tandwielkasten zijn niet alleen maar componenten; ze zorgen voor industriële veerkracht. Door materialen van ruimtevaartkwaliteit, precisieproductie en toepassingsspecifiek maatwerk te combineren, stellen we bij SGR de zware industrie in staat efficiënter, veiliger en duurzamer te opereren. (Auteur, SGR, Angie Zhang)
