Maak kennis met drie veel voorkomende soorten snelheidsreductoren

Op het gebied van industriële aandrijfsystemen dienen snelheidsreductoren als kritische componenten. Hoewel ze in verschillende typen voorkomen, elk met hun eigen specifieke kenmerken, vervullen ze allemaal dezelfde fundamentele functie: het omzetten van de hoge snelheid en het lage koppel van een motor in de lage snelheid en het hoge koppel die de apparatuur nodig heeft, terwijl ze tegelijkertijd de traagheid op elkaar afstemmen en de stijfheid van het systeem verbeteren.

Hoe kunt u, gezien het enorme aanbod aan snelheidsreductoren dat op de markt verkrijgbaar is, snel de snelheidsreductor identificeren en selecteren die het beste bij uw behoeften past? Vandaag laten we u de drie meest voorkomende soorten snelheidsreductoren doornemen.

We laten u eerst de vergelijking van de drie soorten verloopstukken zien.

Tandwielreductoren

Tandwielreductoren maken doorgaans gebruik van spiraalvormige of kegelvormige tandwielen en zijn voorzien van enkel-, dubbel- of zelfs drietraps transmissie-arrangementen. Ze worden gekenmerkt door relatief eenvoudige structuren en een hoge mate van standaardisatie. De snelheidsreductie wordt bereikt door het in elkaar grijpen van de tandwielen, waardoor transmissie-efficiënties van 95% tot 98% worden bereikt.

De overbrengingsverhouding wordt gedefinieerd door de verhouding van het aantal tanden tussen de aandrijf- en aangedreven versnellingen. Deze units bieden lage productiekosten en onderhoudsgemak, waardoor ze geschikt zijn voor toepassingen met hoge snelheid en middelmatige belasting, zoals spindels van werktuigmachines, transportbanden en verpakkingsmachines. Tandwielreductoren zijn echter relatief omvangrijk en nemen veel ruimte in beslag. Ze beschikken ook over een beperkte weerstand tegen schokken en overbelasting, waardoor ze ongeschikt zijn voor werkzaamheden met frequente start-stopcycli of zware lasten.

Momenteel worden tandwielreductoren voornamelijk gebruikt in algemene industriële toepassingen die worden gekenmerkt door beperkte budgetten, stabiele bedrijfsomstandigheden en gematigde precisie-eisen.

Planetaire tandwielreductoren

Gebaseerd op de structuur van een planetair tandwielstel, bereiken planetaire tandwielreductoren een synchrone krachtoverbrenging met meerdere tanden en een symmetrische belastingsverdeling door de ingrijping van het zonnewiel, de planeetwielen en het interne ringwiel; ze worden gekenmerkt door een compacte structuur, hoge stijfheid en hoge precisie. Deze reductoren bieden een extreem hoge koppeldichtheid en leveren een uitgangskoppel dat veel groter is dan dat van conventionele tandwielreductoren van dezelfde grootte.

Bovendien beschikken planetaire tandwielreductoren over een hoge transmissie-efficiëntie, precisie, stijfheid en snelle respons, terwijl ze hoge snelheden en een breed temperatuurbereik ondersteunen. Ze worden veel gebruikt in toepassingen zoals sleufloze horizontaal gestuurde booreilanden, mijnliften, AGV-aandrijfsystemen en windenergieopwekking.

Planetaire tandwielreductoren demand extremely high precision in manufacturing and installation, as well as rigorous production processes; inferior products are prone to issues such as uneven planet gear loading and component fatigue. Planetary reducers from leading manufacturers—such as SGR (Hezong Heavy Industry)—utilize gears made of 20CrMnTi steel that undergo carburizing, quenching, and precision gear grinding. These gears benefit from load sharing across multiple teeth, ensuring smooth, reliable operation and high mechanical efficiency.

Momenteel zijn planetaire tandwielreductoren in de eerste plaats geschikt voor industriële, mechanische en productietoepassingen die hoge precisie, hoge dynamische respons, werking binnen beperkte ruimte of continue prestaties bij zware belasting vereisen.

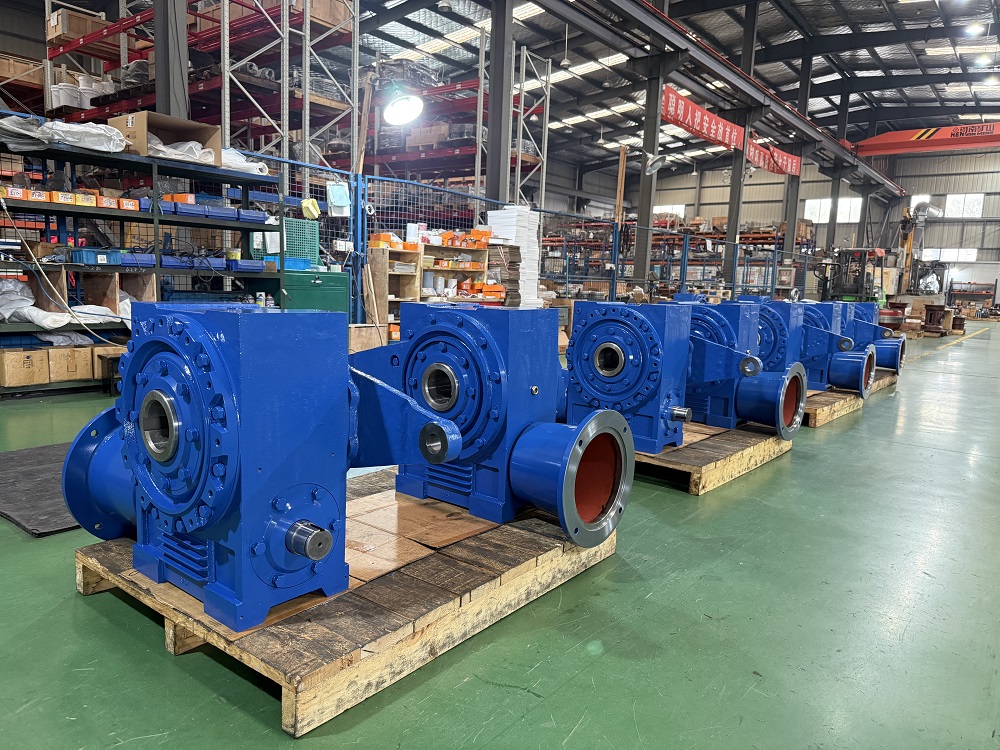

Wormwielreductoren

Wormwielreductoren operate by having a worm drive a worm gear, transmitting power through the sliding friction of helical tooth surfaces. They offer high reduction ratios—achieving 10:1 to 100:1 or even higher in a single stage—and possess inherent self-locking capabilities; the load will not back-drive when power is cut, ensuring high safety. Additionally, their structure is simple, making maintenance convenient.

Wormwielreductoren hebben echter beperkingen, met name een relatief lage transmissie-efficiëntie (variërend van 50% tot 70%). Ze zijn het meest geschikt voor toepassingen die hoge reductieverhoudingen, zelfremmende bescherming en werking bij lage snelheid en zware belasting vereisen, maar zijn niet ideaal voor toepassingen met hoge precisie.

Wat de productie betreft, zijn eenheden van toonaangevende fabrikanten zoals SGR (Hezong Heavy Industry) voorzien van een ingrijping met meerdere tanden tussen de worm en het tandwiel. De worm is gemaakt van 20CrMnTi-staal en ondergaat carbureren, afschrikken en tandslijpen, terwijl het wormwiel gebruik maakt van hoogwaardig gelegeerd brons om langdurige slijtvastheid te garanderen. Deze ontwerpkeuzes resulteren in een hoge transmissie-efficiëntie en een lange levensduur, waardoor het draagvermogen en de efficiëntie aanzienlijk verbeterd zijn in vergelijking met standaard cilindrische wormwielsets met dezelfde specificaties.

Momenteel worden wormwielreductoren veel gebruikt in sectoren die verticale transmissie vereisen, zoals liften, materiaalbehandeling en hijswerk, mijnbouw en de bouw van chemische fabrieken.

Elk van deze drie veel voorkomende soorten verloopstukken heeft zijn eigen voor- en nadelen. Als de toepassing prioriteit geeft aan efficiëntie en kosteneffectiviteit, zijn tandwielreductoren de aanbevolen keuze. Als precisie, stijfheid en compactheid de prioriteiten zijn, verdienen planetaire reductoren de voorkeur. Als de primaire vereisten een hoge reductieverhouding en zelfremmend vermogen zijn, zijn wormwielreductoren de beste optie. (Auteur, SGR, Angie Zhang)
