Het verschil tussen coaxiale en haakse planetaire versnellingsbakken

Planetaire versnellingsbakken vertegenwoordigen een van de meest efficiënte en compacte oplossingen voor krachtoverbrenging in industriële machines. Het begrijpen van de fundamentele verschillen tussen coaxiale en haakse configuraties is cruciaal voor het selecteren van het optimale systeem voor specifieke toepassingen. Deze uitgebreide gids onderzoekt de operationele principes, prestatiekenmerken en ideale gebruiksscenario's van beide ontwerpen, terwijl wordt benadrukt hoe gespecialiseerde fabrikanten het leuk vinden Shanghai SGR Heavy Industry Machinery Co., Ltd. Maak gebruik van geavanceerde engineering om hoogwaardige oplossingen te leveren.

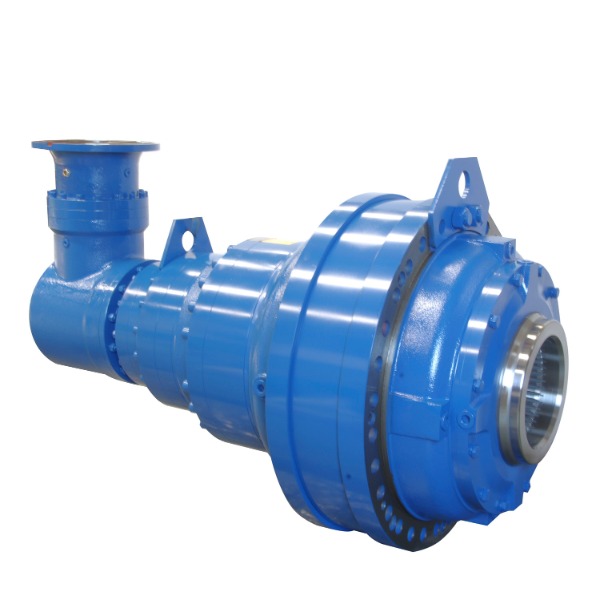

Flensingang Rechte hoek Grote uitgangskoppel Planetaire versnellingsbak met motor

De grondbeginselen van de planetaire versnellingsbak begrijpen

Voordat we specifieke configuraties onderzoeken, is het essentieel om de basisprincipes te begrijpen die planetaire tandwielsystemen zo effectief maken in tal van industrieën. De planetaire versnellingsbak, ook wel epicyclische versnellingsbak genoemd, heeft een centraal zonnewiel, meerdere planeetwielen gemonteerd op een drager en een buitenste ringwiel dat in ingrijping is met de planeten. Deze opstelling creëert meerdere vermogenspaden, waarbij de belasting over verschillende contactpunten wordt verdeeld, voor een uitzonderlijke koppeldichtheid en efficiëntie.

• Compacte krachtoverbrenging met een hoge koppel-gewichtsverhouding
• Meerdere stroompaden die de belasting over verschillende tandwielnetwerken verdelen
• Superieure efficiëntie door minimale glijwrijving
• Nauwkeurige positioneringsmogelijkheden met minimale speling
• Uitstekende schokabsorptie door lastverdeling

Kerncomponenten en hun functies

Elk planetair tandwielsysteem bestaat uit verschillende kritische componenten die in harmonie samenwerken om het vermogen efficiënt over te brengen. Het zonnewiel fungeert als de centrale invoercomponent, terwijl de planeetwielen eromheen draaien en tegelijkertijd ingrijpen in zowel de zon als de ringwielen. Het planeetdragersamenstel verbindt de planeten en levert de uitvoer in de meeste standaardconfiguraties, hoewel verschillende opstellingen verschillende snelheidsverhoudingen en richtingen kunnen produceren.

• Zonnewiel: Centraal onderdeel dat ingangsvermogen ontvangt
• Planeetwielen: Meestal drie of meer tandwielen die in een baan om het zonnewiel draaien
• Planeetdrager: Structureel onderdeel dat planeetwielen op hun plaats houdt
• Ringtandwiel: buitenste tandwiel met interne tanden die het systeem omsluiten
• Uitgangsmechanisme: varieert per configuratie (drager, ring of zon)

Coaxiale planetaire versnellingsbakken: ontwerp en toepassingen

Coaxiale planetaire tandwielkasten zijn voorzien van ingaande en uitgaande assen die langs dezelfde rotatieas zijn uitgelijnd, waardoor een eenvoudig krachtoverbrengingstraject met uitzonderlijke efficiëntie ontstaat. Deze configuratie wordt vooral gewaardeerd in toepassingen waarbij ruimtebeperkingen en eenvoud van uitlijning primaire overwegingen zijn. De inherente symmetrie van coaxiale ontwerpen draagt ​​bij aan een evenwichtige verdeling van de belasting en minimale trillingen, waardoor ze ideaal zijn voor precisietoepassingen.

• Ingaande en uitgaande assen delen dezelfde rotatie-as
• Uitzonderlijk rendement (vaak 97% of hoger per trap)
• Compacte radiale afmetingen met hoge vermogensdichtheid
• Minimale trillings- en geluidsontwikkeling
• Vereenvoudigde montage- en uitlijningsprocedures

Prestatiekenmerken van coaxiale ontwerpen

De prestatievoordelen van coaxiale planetaire tandwielkasten maken ze geschikt voor veeleisende toepassingen in verschillende industrieën. Hun hoge efficiëntie komt voort uit minimaal vermogensverlies door de tandwielen, terwijl hun compacte vormfactor integratie in omgevingen met beperkte ruimte mogelijk maakt. Het uitgebalanceerde karakter van planetaire systemen vermindert op natuurlijke wijze trillingen, wat bijdraagt ​​aan een langere levensduur van de componenten en een verbeterde operationele stabiliteit.

Rechthoekige planetaire versnellingsbakken: ontwerp en toepassingen

Rechthoekige planetaire tandwielkasten zijn voorzien van een kegeltandwieltrap die de krachtoverbrenging 90 graden omleidt, waardoor veelzijdige oplossingen ontstaan voor toepassingen met loodrechte in- en uitgangsvereisten. Deze configuratie combineert de robuustheid van planetaire tandwieloverbrengingen met de richtingsflexibiliteit van kegeltandwielen, wat unieke voordelen biedt bij het optimaliseren van de machine-indeling. De planetaire versnellingsbak met rechte hoek Het ontwerp is vooral gunstig wanneer de aandrijfmotor parallel aan het aangedreven onderdeel moet worden geplaatst.

• 90 graden krachtoverbrenging tussen in- en uitgang
• Ruimtebesparende configuratie voor specifieke machine-indelingen
• Combinatie van planetaire en kegeltandwieltechnologieën
• Uitstekende montageflexibiliteit in beperkte ruimtes
• Verkrijgbaar in verschillende uitgangsconfiguraties (massieve as, holle as)

Prestatiekenmerken van haakse ontwerpen

Rechthoekige planetaire tandwielkasten leveren unieke prestatiekenmerken die ze onmisbaar maken in specifieke toepassingen. De opname van een kegeltandwieltrap introduceert verschillende efficiëntieoverwegingen en biedt tegelijkertijd richtingsflexibiliteit van onschatbare waarde. Het begrijpen van deze prestatieparameters is essentieel voor een goede applicatie-engineering en -selectie.

Vergelijkende analyse: coaxiale versus haakse planetaire versnellingsbakken

De keuze tussen coaxiale en haakse planetaire tandwielkasten vereist een zorgvuldige afweging van toepassingsvereisten, ruimtelijke beperkingen en prestatieprioriteiten. Elke configuratie biedt duidelijke voordelen waardoor deze beter geschikt is voor specifieke scenario's. Deze vergelijkende analyse onderzoekt de kritische verschillen om het selectieproces te informeren.

• Verschillen in asopstelling en hun impact op het machineontwerp
• Efficiëntievergelijkingen over operationele bereiken
• Koppeldichtheid en vermogensoverdrachtsmogelijkheden
• Toepassingsspecifieke voordelen en beperkingen
• Kostenoverwegingen gedurende de gehele levenscyclus van de apparatuur

Vergelijking van efficiëntie en krachtoverbrenging

Efficiëntie vertegenwoordigt een van de belangrijkste onderscheidende factoren tussen coaxiale en haakse planetaire versnellingsbakken. Het directe vermogenspad van coaxiale ontwerpen minimaliseert energieverliezen, terwijl rechthoekige configuraties extra verliezen ondervinden bij de kegeltandwielinterface. Dit efficiëntieverschil wordt steeds belangrijker in hoogcyclische toepassingen waarbij het energieverbruik een aanzienlijke invloed heeft op de operationele kosten.

Toepassingsspecifieke selectierichtlijnen

De optimale keuze tussen coaxiale en haakse planetaire tandwielkasten hangt sterk af van de specifieke toepassingseisen en beperkingen. Coaxiale ontwerpen blinken doorgaans uit in toepassingen die maximale efficiëntie en eenvoudige krachtoverbrenging vereisen, terwijl rechthoekige configuraties specifieke ruimtelijke uitdagingen oplossen. Als u deze toepassingsrichtlijnen begrijpt, bent u verzekerd van de juiste keuze van de versnellingsbak voor langdurige betrouwbaarheid en prestaties.

• Coaxiaal heeft de voorkeur voor: hoge efficiëntie-eisen, directe aandrijftoepassingen
• Rechte hoek heeft de voorkeur voor: indelingen met beperkte ruimte, krachtoverbrenging van 90°
• Beide configuraties geschikt voor: toepassingen met hoog koppel, nauwkeurige positionering
• Speciale overwegingen voor: ruwe omgevingen, toegankelijkheid voor onderhoud
• Levenscycluskostenfactoren: initiële investering versus operationele efficiëntie

Geavanceerde techniek in moderne planetaire tandwielsystemen

Het hedendaagse planetaire versnellingsbakontwerp omvat geavanceerde technische principes en productietechnologieën om ongekende prestatieniveaus te bereiken. Bedrijven vinden het leuk Shanghai SGR Heavy Industry Machinery Co., Ltd. maken gebruik van geavanceerde ontwerpoptimalisatiesystemen en precisieproductieapparatuur om versnellingsbakken te produceren die voldoen aan veeleisende industrienormen. Hun onderzoeks- en ontwikkelingsteam, bestaande uit PhD's en senior ingenieurs, heeft gespecialiseerde systemen ontwikkeld, waaronder de Planetaire versnellingsbak en het Planar Double-Enveloping Worm Gear Optimization Design System.

• Geavanceerde tandprofieloptimalisatie voor lastverdeling
• Precisieproductie met CNC-machines
• Uitgebreide tests met testsystemen voor vermogen en efficiëntie
• Innovatieve materialen en warmtebehandelingsprocessen
• Geïntegreerde ontwerp-, productie- en technische servicesystemen

Innovatie in geluidsarm planetair versnellingsbakontwerp

Geluidsreductie vertegenwoordigt een belangrijk aandachtspunt bij de ontwikkeling van moderne planetaire tandwielkasten, vooral omdat industrieën strengere werkplek- en milieunormen implementeren. Geavanceerde technische benaderingen omvatten geoptimaliseerde tandmodificaties, precisieproductietoleranties en gespecialiseerde trillingsdempingstechnieken. Het nastreven van geluidsarme planetaire versnellingsbak oplossingen is een concurrentiedifferentiator geworden onder toonaangevende fabrikanten.

• Precisieslijpen van tandwieltanden voor optimale ingrijpeigenschappen
• Geavanceerde lagerselectie en montagetechnieken
• Optimalisatie van het behuizingsontwerp voor trillingsdemping
• Smeersysteemtechniek voor geluidsreductie
• Uitgebreide testen met akoestische meetapparatuur

Het selecteren van de juiste planetaire tandwielkast voor uw toepassing

Een juiste selectie van planetaire tandwielkasten vereist een systematische evaluatie van meerdere technische parameters en operationele overwegingen. Naast de fundamentele coaxiale versus rechthoekige beslissing moeten ingenieurs rekening houden met koppelvereisten, snelheidsverhoudingen, omgevingsomstandigheden en levenscyclusverwachtingen. Dit selectiekader helpt bij het identificeren van de optimale configuratie en vermijdt tegelijkertijd veelvoorkomende valkuilen bij de specificatie van de versnellingsbak.

• Uitgebreide beoordeling van koppel- en snelheidsvereisten
• Analyse van montagebeperkingen en ruimtelijke beperkingen
• Evaluatie van omgevingsfactoren en duty-cycle
• Rekening houden met onderhoudseisen en toegankelijkheid
• Analyse van de totale eigendomskosten bovenop de initiële aankoopprijs

Ontwikkeling van technische specificaties

Het opstellen van uitgebreide technische specificaties is een cruciale stap in het selectieproces van planetaire tandwielkasten. Goed gedefinieerde specificaties zorgen ervoor dat de geselecteerde versnellingsbak gedurende de gehele beoogde levensduur betrouwbaar zal presteren en tegelijkertijd aan alle toepassingsvereisten zal voldoen. Dit proces moet zowel prestatieparameters als fysieke kenmerken omvatten.

Veelgestelde vragen

Wat is de typische levensduur van een planetaire tandwielkast?

De levensduur van een planetaire tandwielkast varieert aanzienlijk, afhankelijk van de toepassingsomstandigheden, onderhoudspraktijken en belastingskarakteristieken. Onder de juiste bedrijfsomstandigheden en passend onderhoud bereiken hoogwaardige planetaire tandwielkasten doorgaans een levensduur van 20.000 uur. Kritische factoren die van invloed zijn op de levensduur zijn onder meer een goede smering, bedrijfstemperaturen binnen de ontwerplimieten, het vermijden van schokbelastingen die de nominale capaciteit overschrijden, en uitlijningsprecisie. Fabrikanten houden van Shanghai SGR Heavy Industry Machinery Co., Ltd. ontwikkelen hun versnellingsbakken voor een langere levensduur door middel van een robuust ontwerp, hoogwaardige materialen en precisieproductie.

Hoe bereikt een planetaire versnellingsbak een hoge koppeldichtheid?

Planetaire versnellingsbakken bereiken een uitzonderlijke koppeldichtheid dankzij hun unieke vermogenssplitsende architectuur. In tegenstelling tot conventionele tandwielopstellingen die het vermogen overbrengen via een enkele tandwieloverbrenging, verdelen planetaire systemen het koppel tegelijkertijd over meerdere planeetwielen. Deze lastverdeling maakt compactere ontwerpen mogelijk terwijl hogere koppelwaarden kunnen worden gehanteerd. Bovendien creëert de coaxiale opstelling een evenwichtige krachtverdeling die de lagerbelastingen en behuizingsspanningen minimaliseert, wat verder bijdraagt ​​aan de compacte afmetingen. De planetaire versnellingsbak met hoog koppel configuratie vertegenwoordigt een van de meest ruimtebesparende oplossingen voor energietransmissie die beschikbaar zijn.

Kunnen planetaire tandwielkasten worden gebruikt in toepassingen met hoge precisie?

Absoluut. Planetaire tandwielkasten zijn uitzonderlijk goed geschikt voor toepassingen met hoge precisie wanneer ze worden vervaardigd met de juiste toleranties en precisiecomponenten. Belangrijke precisie-indicatoren zijn onder meer een lage speling (vaak minder dan 1 boogminuut in precisiemodellen), hoge torsiestijfheid en uitstekende positionele herhaalbaarheid. Voor toepassingen die uiterste precisie vereisen, gespecialiseerd precisie planetaire versnellingsbak ontwerpen bevatten functies zoals voorgespannen lagers, nauwkeurig geslepen tandwielen en geoptimaliseerde tandprofielen. Deze kenmerken maken planetaire tandwielkasten ideaal voor robotica, ruimtevaart, medische apparatuur en andere toepassingen die exacte bewegingscontrole vereisen.

Welk onderhoud hebben planetaire tandwielkasten nodig?

Planetaire tandwielkasten vergen relatief weinig onderhoud in vergelijking met veel andere componenten voor krachtoverbrenging, maar een goede verzorging verlengt de levensduur aanzienlijk. Primaire onderhoudsactiviteiten omvatten regelmatige smering volgens de specificaties van de fabrikant, periodieke inspectie van de afdichtingsintegriteit en monitoring op ongebruikelijke geluiden of temperatuurstijgingen. Modern Onderhoud van planetaire versnellingsbakken praktijken leggen de nadruk op conditiegebaseerde monitoring in plaats van vervanging met vaste intervallen, waarbij gebruik wordt gemaakt van trillingsanalyse, olieanalyse en thermische monitoring om onderhoudsbehoeften te voorspellen voordat er storingen optreden.

Hoe kies ik tussen inline en haakse planetaire tandwielkasten?

De keuze tussen inline (coaxiale) en haakse planetaire tandwielkasten hangt vooral af van ruimtelijke beperkingen en efficiëntie-eisen binnen uw specifieke toepassing. Coaxiale ontwerpen bieden een hogere efficiëntie en doorgaans een grotere koppeldichtheid, waardoor ze ideaal zijn wanneer de uitlijning van input en output eenvoudig is. Rechthoekige configuraties lossen ruimtelijke uitdagingen op waarbij de aandrijfmotor loodrecht op het aangedreven onderdeel moet worden geplaatst, hoewel er een klein rendementsverlies optreedt als gevolg van de extra kegeltandwieltrap. Houd rekening met de volledige systeemindeling, toegankelijkheid voor onderhoud en efficiëntie-eisen bij het nemen van deze fundamentele selectiebeslissing.
