De vergelijking van de kenmerken van planetaire tandwielreductoren en wormwielreductoren

Een verloopstuk is een tussenmechanisme dat de krachtbron en de actuator verbindt en de snelheid en het koppel koppelt. Er zijn veel soorten verloopstukken, waaronder harmonische verloopstukken, RV-verloopstukken, planetaire tandwielreductoren en wormwielreductoren.

Van dit soort reductoren zijn planetaire tandwielreductoren en wormwielreductoren beide zeer gebruikelijk in mechanische transmissie en industriële automatisering, en zijn de belangrijkste producten van Shanghai SGR Heavy Industry Machinery Co., Ltd., een al lang bestaande fabrikant van reductiemiddelen. Met meer dan 15 jaar ervaring in de R&D en productie van industriële reductoren heeft SGR een gedetailleerde vergelijking samengesteld tussen planetaire reductoren en wormwielreductoren.

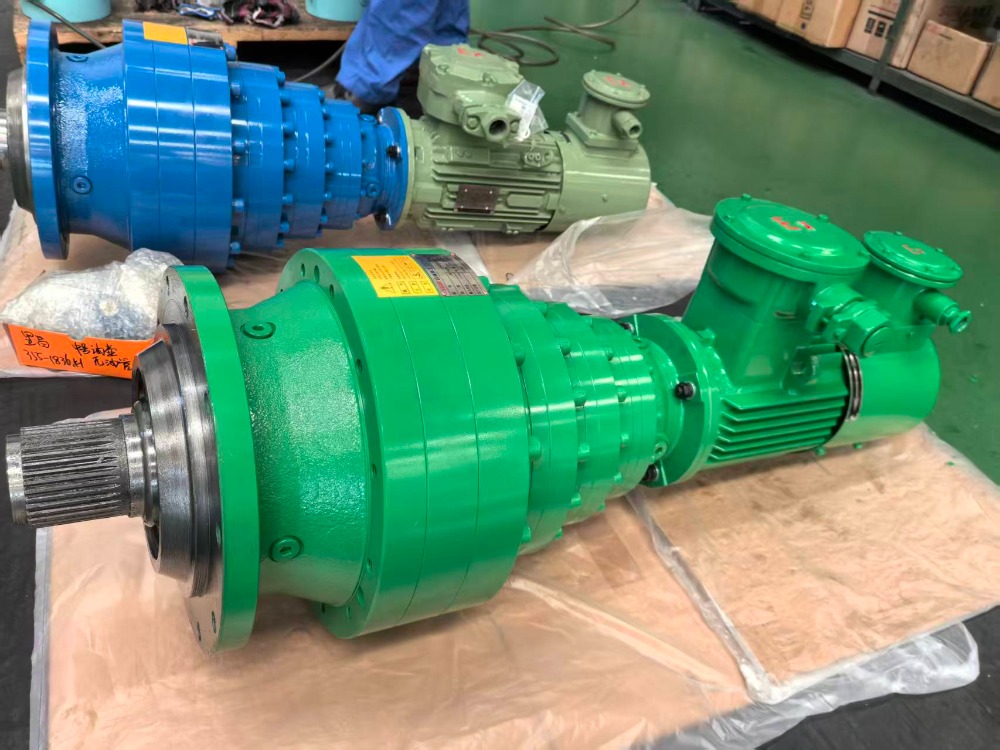

(1) Planetaire tandwielreductor

Een planetaire tandwielreductor is een mechanisch overbrengingsapparaat dat bestaat uit een zonnewiel, planetaire tandwielen, een planetaire drager en een intern ringwiel. Het brengt kracht over door een reeks planetaire tandwielen rond een centraal zonnewiel te draaien, en kan in een relatief kleine ruimte een groot koppelversterkingseffect bereiken.

Vier belangrijke kenmerken van een planetair tandwielreductiemiddel:

1. Hoge transmissie-efficiëntie en compacte structuur

De transmissie-efficiëntie van planetaire tandwielreductoren ligt doorgaans boven de 90%, met een laag energieverlies en een hoge transmissie-efficiëntie. Planetaire tandwielreductoren maken gebruik van een planetair tandwielsysteem met een relatief compacte structuur, waardoor ze geschikt zijn voor toepassingsscenario's met beperkte ruimte.

2. Breed transmissieverhoudingsbereik en sterk draagvermogen

Planetaire tandwielreductoren kunnen een grotere overbrengingsverhouding bereiken door tandwielen van verschillende afmetingen te combineren. Omdat meerdere versnellingen tegelijkertijd werken, hebben planetaire tandwielreductoren een hoger draagvermogen en zijn ze bestand tegen grotere radiale en axiale belastingen.

3. Goede stabiliteit en nauwkeurige controle

De tandwielen in een planetaire tandwielreductor zijn gelijkmatig verdeeld en de belastingen op elk onderdeel zijn gebalanceerd, wat resulteert in betere stabiliteit en soepelheid. Momenteel gebruiken de meeste planetaire tandwielreductoren een ontwerp met lage speling, dat de speling vermindert, de transmissienauwkeurigheid verbetert en de transmissienauwkeurigheid en stabiliteit garandeert tijdens langdurig gebruik.

4. Lange levensduur en brede toepassing

De uniforme kracht op de tandwielen en het hoogwaardige productieproces geven de planetaire reductor een lange levensduur.

De tandwielen van de planetaire tandwielreductoren van SGR zijn bijvoorbeeld gemaakt van 20CrMnTi, gecarbureerd en geblust, en vervolgens geslepen. Ze bieden voordelen zoals een verdeling van de belasting over meerdere tanden, een stabiele en betrouwbare werking en een hoge mechanische efficiëntie. De planetaire tandwielreductoren van SGR worden veel gebruikt in verschillende industriële sectoren, waaronder bouwmachines, hulpmachines voor de scheepvaart, mijnbouwmachines en machines voor het bedrukken en verven van textiel.

(2) Wormwielreductiemiddel

Een wormwielreductor bereikt snelheidsreductie en koppelversterking tussen de ingaande en uitgaande assen door de ingrijping van een wormwiel en een worm. Het wormwiel is een tandwiel met een spiraalvormige vorm, terwijl de worm de transmissie-as is, meestal in een spiraalvorm. Deze ingrijping tussen de twee geeft de wormwielreductor zijn unieke transmissie-eigenschappen.

Vier belangrijke kenmerken van een wormwielreductiemiddel:

1.Compacte structuur, kan een grote reductieverhouding bereiken

Wormwielreductoren hebben slechts een wormwiel en een worm nodig, waardoor ze relatief compact zijn. Ze hebben doorgaans een grote reductieverhouding, variërend van 10:1 tot 100:1 of zelfs hoger, waardoor een hoog koppel mogelijk is en ze geschikt zijn voor toepassingen die een hoog vermogen vereisen.

2. Unieke zelfsluitende

Wormwielreductoren hebben een sterke zelfremmende eigenschap, waardoor wordt voorkomen dat de worm draait door het wormwiel achteruit aan te drijven. Dit verhoogt de veiligheid en maakt ze zeer nuttig in toepassingen waarbij het nodig is om te voorkomen dat de last vrij valt. De zelfremmende functie vermindert ook het aantal ongelukken op mechanisch en industrieel gebied.

3. slijtvast en duurzaam, lange levensduur

Wormwielreductoren die nu op de markt zijn, zijn doorgaans gemaakt van brons of andere slijtvaste materialen, waardoor ze superieure slijtvastheid en duurzaamheid bieden. Deze materialen zijn geschikt voor langdurige bedrijfsomstandigheden met hoge belasting, waardoor de levensduur van de wormwielreductor wordt verlengd.

Bovendien maakt het wormwiel in een wormwielreductor doorgaans gebruik van een ingewikkeld tandprofiel. Dit ontwerp zorgt voor een soepelere samenwerking tussen de worm en het wormwiel, waardoor schokken en trillingen worden verminderd, waardoor de transmissie-efficiëntie en de levensduur worden verbeterd.

4. Soepele werking en laag geluidsniveau

Bij wormwielreductoren is de ingrijping tussen het wormwiel en de worm zeer soepel, waardoor het geluid wordt verminderd. Bovendien worden moderne wormwielreductoren over het algemeen vervaardigd met behulp van CNC-bewerkingsmachines, waardoor de fundamentele maatnauwkeurigheid en tandprofielprecisie van de worm en het wormwiel worden gewaarborgd, en trillingen en geluid tijdens bedrijf aanzienlijk worden verminderd.

De worm van de wormwielreductoren van SGR is bijvoorbeeld gemaakt van 20CrMnTi, gecarbureerd en afgeschrikt en vervolgens geslepen, en het wormwiel is gemaakt van een hoogwaardige bronslegering, wat resulteert in langdurige slijtvastheid, hoge transmissie-efficiëntie en een lange levensduur.

Vergeleken met vergelijkbare cilindrische worm- en wormwieloverbrengingen biedt het een aanzienlijk verbeterd laadvermogen en transmissie-efficiëntie. Het beschikt ook over mechanische zelfvergrendeling bij hoge snelheidsverhoudingen, waardoor de veiligheid van machines effectief wordt verbeterd. SGR heeft, in samenwerking met relevante universiteiten, systematisch onderzoek gedaan naar ontwerp, proces, productie, assemblage en testen, in de hoop de ontwikkeling en promotie van deze innovatieve transmissietechnologie, uitgevonden door de Chinezen, te bevorderen. De montageafmetingen zijn uitwisselbaar met CAVEX® wormwielkasten van een buitenlands bedrijf, en belangrijke transmissiecomponenten kunnen ook op maat worden gemaakt.

(3) De verschillen in toepassingsgebieden van de twee verloopstukken

Planetaire tandwielreductoren zijn geschikt voor toepassingen die een hoge transmissie-efficiëntie, nauwkeurige transmissie en een kleine reductieverhouding vereisen. Specifieke toepassingsgebieden en apparatuur omvatten vaak: geautomatiseerde productielijnen, graafmachines, kranen, mijnbouwapparatuur, windturbines, voedselverwerkingsapparatuur, textielmachines, drukmachines, enz.

Wormwielreductoren zijn geschikt voor industriële en mechanische velden die een groot koppel, een sterke zelfremmende werking en een grote reductieverhouding vereisen. Specifieke toepassingsgebieden zijn onder meer: ​​kranen, lieren, liften, hefplatforms, transportbandsystemen, verpakkingsmachines, voedselverwerkingsapparatuur, chemische apparatuur, drukapparatuur en enkele landbouwmachines.

Planetaire tandwielreductoren en wormwielreductoren hebben elk hun eigen unieke voordelen en toepasbare scenario's. Bij industriële en mechanische toepassingen hangt welk reductiemiddel uiteindelijk moet worden gekozen, afhankelijk van de specifieke toepassingsbehoeften en vereisten van de werkomgeving. (Auteur, SGR, Angie Zhang)
