Inzicht in dubbelomhullende wormwielkasten: een diepe duik in ontwerp en toepassing

In de wereld van de krachtoverbrenging is het bereiken van een hoog koppel en een soepele werking in een compacte ruimte een constante technische uitdaging. Van de verschillende oplossingen is de dubbelomhullende wormwielkast onderscheidt zich door een uniek en zeer effectief ontwerp voor veeleisende toepassingen. In tegenstelling tot standaard wormwieloverbrengingen biedt deze configuratie een aanzienlijk groter oppervlaktecontact tussen de worm en het tandwiel, wat leidt tot een superieur draagvermogen en duurzaamheid. Dit artikel biedt een uitgebreide verkenning van de dubbelomhullende wormwieltechnologie, de voordelen ervan, ideale gebruiksscenario's en kritische selectiecriteria om u te helpen de cruciale rol ervan in moderne machines te begrijpen.

Wat is een wormwielaandrijving met dubbele omhulling?

Een wormwielaandrijving met dubbele omhulling is een gespecialiseerd type tandwielsysteem waarbij zowel de worm (de schroef) als het wormwiel (het wiel) een keel- of zandlopervorm hebben. Dit betekent dat de worm zich om het tandwiel wikkelt, en tegelijkertijd omhult het tandwiel de worm. Deze dubbel omhullende werking creëert een veel groter contactoppervlak tussen de bijpassende tanden vergeleken met een enkelomhullende of cilindrische wormwielset. Het belangrijkste voordeel van dit ingewikkelde ontwerp is het vermogen om uitzonderlijk hoge koppelbelastingen over te brengen zonder concessies te doen aan de compactheid die inherent is aan wormwielontwerpen. De complexe geometrie vereist een nauwkeurige productie, maar wordt beloond met ongeëvenaarde prestaties in zware omstandigheden.

• Verhoogd contactoppervlak: Dankzij het keelontwerp kunnen meerdere tanden de belasting tegelijkertijd delen, waardoor de belasting op individuele tandwieltanden drastisch wordt verminderd.
• Precisieproductie: Het produceren van deze componenten vereist geavanceerde CNC-machines en strikte kwaliteitscontrole om een perfecte afstemming en optimale prestaties te garanderen.
• Superieure belastingverdeling: De belasting concentreert zich niet op één punt, maar wordt over een breder oppervlak verdeeld, waardoor slijtage wordt geminimaliseerd.

Belangrijkste voordelen van wormwielen met dubbele omhulling

De unieke geometrie van de dubbelomhullende wormwielkast vertaalt zich in verschillende duidelijke operationele voordelen die het tot de voorkeurskeuze maken voor zware toepassingen. Deze versnellingsbakken zijn ontworpen om uit te blinken waar andere misschien falen, en bieden een mix van kracht, betrouwbaarheid en een lange levensduur. De volgende punten beschrijven de belangrijkste voordelen waardoor dit versnellingsbakontwerp zich onderscheidt van zijn tegenhangers.

• Hogere koppelcapaciteit: Dankzij het grotere contactoppervlak kan het systeem schokbelastingen beter verwerken en een hoog koppel effectiever behouden dan standaard wormwieloverbrengingen.
• Verbeterde duurzaamheid en levensduur: Met verminderde spanning per oppervlakte-eenheid ervaren de componenten minder slijtage, wat leidt tot een langere levensduur en minder onderhoudsbehoeften.
• Compact ontwerp voor hoge reductieverhoudingen: Ze bieden hoge eentrapsreductieverhoudingen in een relatief klein pakket, waardoor waardevolle ruimte wordt bespaard in de machine-indeling.
• Stillere werking: De soepele aangrijping met meerdere tanden resulteert vaak in stillere en soepelere prestaties, wat van cruciaal belang is in geluidsgevoelige omgevingen.

Vergelijking: dubbele omhulling versus standaard wormwielen

Bij het selecteren van een versnellingsbak is het van cruciaal belang om de prestatieverschillen tussen een dubbelomhullende en een standaard cilindrische wormwielkast te begrijpen. De onderstaande tabel schetst de belangrijkste verschillen die van invloed zijn op de geschiktheid van toepassingen.

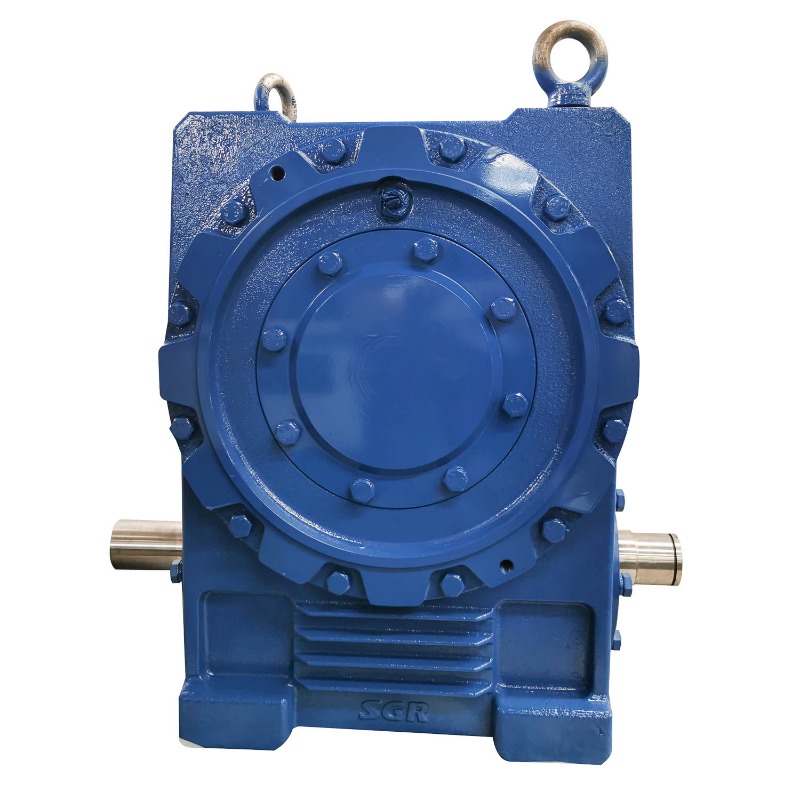

Hoog rendement wormwielreductor met dubbele omhulling

Prestaties optimaliseren met dubbel omhullend tandwielontwerp

Om de mogelijkheden van een ontwerp met dubbele omhulling moeten verschillende factoren nauwgezet in overweging worden genomen. Optimalisatie gaat niet alleen over het selecteren van de versnellingsbak; het gaat erom het correct in een systeem te integreren. Een goede uitlijning, smering en thermisch beheer zijn van cruciaal belang om de beloofde prestaties en levensduur te bereiken. Het negeren van deze aspecten kan de inherente voordelen van dit robuuste ontwerp teniet doen.

• Precisie-uitlijning: Verkeerde uitlijning is een primaire oorzaak van falen. Deze units moeten met uiterste zorg worden geïnstalleerd om ervoor te zorgen dat de worm en het tandwiel perfect ten opzichte van elkaar zijn gepositioneerd.
• Geavanceerde smeersystemen: Het hoge glijcontact genereert warmte. Een speciaal smeersysteem met hoogwaardige olie met een hoge viscositeit is essentieel om wrijving te verminderen, warmte af te voeren en slijtage te voorkomen.
• Thermisch beheer: Voor continu hoge belasting kunnen externe koelmethoden zoals ventilatoren of warmtewisselaars nodig zijn om optimale bedrijfstemperaturen te behouden.
• Materiaalselectie: De worm is doorgaans gemaakt van gehard staal, terwijl het tandwiel vaak is gemaakt van een zachtere bronslegering om de wrijvings- en slijtage-eigenschappen effectief te beheersen.

Industriële toepassingen van zware wormwielkasten

Het robuuste karakter van zware wormwielkasten maakt ze onmisbaar in industrieën waar apparatuur tot het uiterste wordt gedreven. Hun vermogen om een ​​enorm koppel te leveren in een compact formaat en om plotselinge schokbelastingen te weerstaan, maakt ze tot een hoeksteen van zware machines. Van het verplaatsen van enorme gewichten in de mijnbouw tot nauwkeurige positionering in de lucht- en ruimtevaart: deze versnellingsbakken zijn de onbezongen helden van motion control.

• Mijnbouw en minerale verwerking: Gebruikt in transportbandaandrijvingen, brekers en takels waar over de betrouwbaarheid onder extreme belasting niet kan worden onderhandeld.
• Bouwuitrusting: Essentieel voor zwenkaandrijvingen van graafmachines, beweegbare kraanmechanismen en betonmixertrommels.
• Materiaalbehandeling:
• Staalfabrieken en walserijen: Gebruikt in rollentafels en manipulatoren die met enorme kracht gloeiend metaal hanteren.
• Lucht- en ruimtevaart en defensie: Gevonden in raketlanceersystemen en satellietpositioneringsmechanismen die nauwkeurige beweging onder hoge spanning vereisen.

Een versnellingsbak met hoge koppelreductie selecteren

Het goede kiezen versnellingsbak met hoge koppelreductie is een cruciale beslissing die van invloed is op de efficiëntie, kosten en betrouwbaarheid van uw hele systeem. Het selectieproces gaat verder dan alleen het beoordelen van koppelwaarden en omvat een holistische kijk op de vereisten van de toepassing, de omgevingsomstandigheden en de levenscycluskosten. Een methodische aanpak zorgt ervoor dat u een versnellingsbak krijgt die niet alleen voldoende is, maar ook optimaal is voor uw specifieke behoeften.

• Belastingkarakteristieken definiëren: Analyseer de aard van de belasting (constant, variabel, schok), de omvang ervan en het vereiste startkoppel.
• Bepaal de reductieverhouding en uitvoersnelheid: Bereken de benodigde verhouding om de gewenste uitgangssnelheid te bereiken op basis van het toerental van uw ingangsmotor.
• Beoordeel omgevingsomstandigheden: Houd rekening met factoren zoals de omgevingstemperatuur, de aanwezigheid van stof of vocht en de beschikbare ruimte voor installatie.
• Evalueer de servicefactor: Kies altijd een tandwielkast met een servicefactor die rekening houdt met mogelijke overbelastingen en de ernst van uw toepassing.
• Houd rekening met de levenscycluskosten: Kijk verder dan de initiële aankoopprijs. Houd rekening met verwacht onderhoud, energie-efficiëntie en meandown-tijdkosten.

Belangrijkste specificaties om te beoordelen

Bij het beoordelen van de gegevensbladen van de fabrikant voor een snelheidsreductiemiddel voor wormwiel , let goed op deze kritische specificaties om een perfecte match voor uw toepassing te garanderen.

Veelgestelde vragen

Wat is het belangrijkste verschil tussen een wormwiel met enkele en dubbele omhulling?

Het fundamentele verschil ligt in hun geometrie. Bij een wormwielset met enkel omhulsel (of cilindrisch) is alleen het wormwiel voorzien van een keel om de cilindrische worm gedeeltelijk te omhullen. In een dubbelomhullende wormwielkast , zowel de worm als het tandwiel zijn gekeeld. Hierdoor ontstaat een zandlopervormige worm die zich om het tandwiel wikkelt, en een tandwiel dat tegelijkertijd de worm omhult. Deze dubbel omhullende werking resulteert in een aanzienlijk groter contactoppervlak tussen de in elkaar grijpende tanden, wat de sleutel is tot het hogere koppelvermogen en de duurzaamheid in vergelijking met het ontwerp met enkele omhullende.

Waarom zijn dubbelomhullende wormwielkasten duurder?

De hogere kosten van een dubbelomhullende wormwielkast wordt rechtstreeks toegeschreven aan het complexe productieproces. De keelvormige, zandlopervormige geometrie van zowel de worm als het tandwiel is uiterst moeilijk te produceren. Het vereist gespecialiseerde, nauwkeurige CNC-machines en strenge kwaliteitscontroles om ervoor te zorgen dat de twee componenten perfect in elkaar passen over het grote contactoppervlak. De extra bewerkingstijd, expertise en inspectieprocessen die betrokken zijn bij het creëren van deze precieze geconjugeerde actie dragen bij aan hogere initiële kosten dan bij standaard wormwielkasten, hoewel dit vaak gerechtvaardigd wordt door hun superieure prestaties en lange levensduur in veeleisende toepassingen.

Hoe onderhoud ik een dubbelomhullende wormwieloverbrenging?

Het onderhouden van een dubbelomhullende wormwieloverbrenging is gericht op goede smering en conditiebewaking. Ten eerste is het van cruciaal belang om het exacte type en de viscositeit van het smeermiddel te gebruiken dat door de fabrikant is gespecificeerd, omdat het hoge glijcontact volledig afhankelijk is van een robuuste oliefilm. Controleer regelmatig het oliepeil en let op tekenen van vervuiling of degradatie. Ten tweede: houd de bedrijfstemperatuur in de gaten en luister naar veranderingen in het geluid, aangezien oververhitting of ongebruikelijke geluiden kunnen duiden op een verkeerde uitlijning, overbelasting of problemen met de smering. Houd u ten slotte aan een strikt preventief onderhoudsschema voor olieverversingen en inspecties om slijtage proactief aan te pakken en een maximale levensduur te garanderen.

Kan een wormwielkast worden gebruikt voor het teruglopen of vasthouden van een last?

Ja, een van de inherente voordelen van elk wormwielontwerp, inclusief de dubbele envelop type, is zijn natuurlijke vermogen om achteruit rijden te voorkomen. Door de hoge wrijving en de specifieke hoek van de wormdraad is het systeem doorgaans zelfremmend. Dit betekent dat een kracht die wordt uitgeoefend op de uitgaande as (het tandwiel) de ingaande as (de worm) niet kan terugdrijven. Deze functie maakt snelheidsreductiemiddel voor wormwiels uitstekend geschikt voor toepassingen zoals transportbanden op hellingen, takels en liften waarbij een storingsveilig vasthoudmechanisme vereist is om te voorkomen dat de last ongecontroleerd naar beneden valt als de stroom uitvalt.

Wat zijn de tekenen van falen bij een zware wormwielkast?

Het herkennen van vroege tekenen van falen in a zware wormwielkast catastrofale downtime kan worden voorkomen. Belangrijke indicatoren zijn onder meer een merkbare stijging van de bedrijfstemperatuur, wat vaak wijst op smeerproblemen of overbelasting. Ongebruikelijke geluiden zoals knarsen, kloppen of overmatig janken duiden op slijtage, putjes of een verkeerde uitlijning van de tandwieltanden. Zichtbare olielekken rond afdichtingen duiden op defecte afdichtingen, wat kan leiden tot onvoldoende smering. Ten slotte zijn een verlies aan positionele nauwkeurigheid of een toename van de speling (vrije beweging) in de uitgaande as duidelijke mechanische tekenen van interne slijtage die onmiddellijk onderzoek en onderhoud vereisen.
