Precisiebeheersing van stroomoverdracht: ontwerp- en toepassingsstrategieën van planetaire versnellingsreducers

Basisconcepten en werkprincipes van Planetaire versnellingsreducers

Planetaire versnellingsbakers, ook bekend als planetaire versnellingsbakken, zijn een soort precisie en zeer efficiënte transmissieapparaat. Hun primaire functie is om de snelheid te verminderen en het koppel te verhogen. Ze zijn vernoemd naar hun unieke "planetaire" transmissiestructuur, waarbij kerncomponenten rond een centrale versnelling roteren, net als planeten in een baan om de zon.

Kerncomponenten en hun functies

Een stEnaard planetaire versnellingsbak bestaat uit vier hoofdonderdelen:

1. Sun Gear : Gelegen in het midden van het tandwielsysteem, is het de rijwiel. Het verbindt meestal met de motor of andere stroombron en dient als de stroominvoer.
2. Planet Gears : Verschillende versnellingen gelijkmatig verdeeld over de zonnestraal. Gemonteerd op de planeetdrager, roteren ze op hun eigen bijlen en draaien ze ook rond de zonnestraal.
3. Planeetdrager : Het framework dat alle planeetwielen vasthoudt en verbindt. Het is het uitgangseinde van de planetaire versnellingsreductie , het leveren van kracht door de planeetwielen te laten draaien.
4. Ringwiel : Een ringwiel met intern tanden dat alle planeetwielen omsluit. Het is meestal opgelost en fungeert als de aangedreven uitrusting.

Werkprincipe

Het werkproces van een planetaire versnellingsbak kan als volgt worden samengevat:

1. Power Input : Een motor of andere stroombron drijft de Sun Gear om met hoge snelheid te roteren.
2. Stroomoverdracht : Het roteren Sun Gear mazen met de omgeving Planet Gears , waardoor ze op hun eigen assen roteren.
3. Rotatie en revolutie : Sinds de ringwiel is opgelost, de Planet Gears worden geduwd door de Sun Gear , waardoor ze rond de centrale as van de zonnestraal draaien terwijl ze op hun eigen assen draaien. Deze revolutie drijft de planeetdrager .
4. Vermogen : De planeetdrager's rotatiesnelheid is aanzienlijk lager dan de Sun Gear's Snelheid, maar het koppel wordt versterkt. Daarom de planeetdrager Dient als het uitgangseinde, waardoor het effect van snelheidsvermindering en koppelversterking wordt bereikt.

Parametervergelijking: planetair versus andere transmissietypen

Om de voordelen ervan te benadrukken, hier is een korte vergelijking van Planetaire versnellingsreducers met andere traditionele transmissietypen, zoals versnellingsbakers van parallel-as en wormwielaandrijvingen.

Planetaire versnellingsreducers: Design, Applications, and Selection Guide

Planetaire versnellingsreducers zijn een kerncomponent geworden van moderne precisiedrive -systemen vanwege hun unieke structuur en uitstekende prestaties. Inzicht in hun ontwerp, applicatievelden en correcte selectiemethoden is cruciaal om de efficiënte en stabiele werking van apparatuur te waarborgen.

Toepassingsstrategieën voor planetaire versnellingsreducers

Dankzij hun hoge precisie, hoge koppeldichtheid en compacte grootte, Planetaire versnellingsreducers Speel een cruciale rol in verschillende industrieën. Hun belangrijkste toepassingsgebieden zijn onder meer:

• Precision Drive : In automatiseringsapparatuur, CNC -machinegereedschap, robotverbindingen, medische hulpmiddelen en afdrukmachines, planetaire versnellingsreducties worden gebruikt om precieze snelheid en positiecontrole te bereiken. Hun lage speling en hoge stijfheid zijn van cruciaal belang om nauwkeurige bewegingstrajecten en herhaalbare positioneringsnauwkeurigheid te waarborgen.
• Zware toepassingen : In apparatuur die bestand moet zijn tegen een enorm koppel, zoals in metallurgie, mijnbouw, bouwmachines (bijvoorbeeld kranen, graafmachines) en windturbines, planetaire versnellingsreducties Kan betrouwbaar een enorm vermogen overbrengen en de grootte verminderen en de totale efficiëntie van apparatuur verbeteren.
• Speciale milieutoepassingen : Sommige speciaal ontworpen planetaire versnellingsreducties kan zich aanpassen aan extreme omgevingen. Modellen met speciale afdichtingen en smeermiddelen kunnen bijvoorbeeld stabiel werken in barre omstandigheden zoals hoge temperaturen, lage temperaturen, vacuüm of cleanrooms, waardoor de continuïteit van productielijnen wordt gewaarborgd.

Selectiegids voor Planetaire versnellingsreducers

Het recht selecteren planetaire versnellingsreductie is de sleutel om de prestaties en levensduur te waarborgen. Hier zijn de belangrijkste parameters en stappen om te overwegen tijdens de selectie:

1. Overwegingen van de prestatieparameter
   • Verhouding : Bepaald door de vereiste uitvoer en invoersnelheden. Het wordt meestal uitgedrukt als een gehele ratio (bijv. 3: 1, 5: 1, 10: 1).
   • Nominaal koppel : De maximum output torque that the planetaire versnellingsreductie kan continu en veilig onder gewaardeerde omstandigheden aan. Het vereiste bedrijfskoppel moet kleiner zijn dan of gelijk zijn aan deze waarde.
   • Verzet : De angle of free rotation of the output shaft when the input shaft is fixed. It is a crucial indicator of transmission accuracy. Precision applications often require very low backlash, down to a few arc-minutes or even less.
   • Nominale uitgangsnelheid : De output speed at which the reducer can operate stably for extended periods under rated torque.
   • Efficiëntie : De ratio of output power to input power, representing energy loss. The efficiency of a single-stage planetaire versnellingsreductie is meestal erg hoog (> 97%).
2. Montagemethode en interface
   • Flens- en invoeras : Moet perfect overeenkomen met de montageflens en de schachtdiameter van de motor. Gemeenschappelijke interfacetypen omvatten cilindrische, spline- of sleutelschachten.
   • Uitvoer -eindinterface : Kies het juiste uitvoerformulier op basis van de belastingsvereisten, zoals een vaste uitgangsas, een holle as met een snelweg of een flens gemonteerde uitgang.
3. Omgevingsfactoren
   • Bedrijfstemperatuur : Bevestig dat de reducer stabiel kan werken binnen het verwachte bereik van de omgevingstemperatuur en indien nodig kiest voor smeermiddelen met hoge of lage temperatuur.
   • Ingress Protection (IP) rating : Selecteer een planetaire versnellingsreductie met de juiste IP -beoordeling op basis van de stof- en vochtomstandigheden van de werkomgeving om interne componenten tegen schade te beschermen.

Vergelijking van belangrijke planetaire versnellingsreductieparameters

Om te helpen begrijpen hoe verschillende specificaties van Planetaire versnellingsreducers Aan verschillende behoeften, hier is een vergelijking van belangrijke parameters:

Prestatie -optimalisatie en industriële vooruitzichten

De toekomstige ontwikkeling van planetaire versnellingsreductietechnologie is nauw verbonden met de vraag naar hoge prestaties, intelligentie en duurzaamheid. Shanghai SGR Heavy Industry Machinery Co., Ltd.'s ontwikkelingspad bevestigt deze trends, met name in compactheid, modulariteit, lage trillingen, lage ruis , En high-end R&D .

Strategieën voor het optimaliseren van de prestaties van planetaire versnellingsreducer

Om aan de eisen van hogere precisie in industriële toepassingen te voldoen, is de prestatie -optimalisatie van Planetaire versnellingsreducers Richt zich op de volgende aspecten:

1. Modulair en gestandaardiseerd ontwerp :
   • Strategie : Door de kerncomponenten van de planetaire versnellingsreductie (zoals de versnellingsset, behuizing) op een modulaire manier kunnen producten met verschillende overbrengingsverhoudingen, koppels en montagemethoden snel worden geassembleerd. Dit verkort de aanpassingstijd aanzienlijk en vermindert de productiekosten. Shanghai SGR Heavy Industry Machinery Co., Ltd. volgt deze trend in de industrie en integreert dit concept in zijn productlijn om de productie -efficiëntie en marktresponsiviteit te verbeteren.
   • Parametervergelijking : Modulair ontwerp biedt aanzienlijke voordelen in levertijd and kosten vergeleken met volledige aanpassing.

     	Modulaire producten	Aangepaste producten
     	Korte levertijd, lagere kosten .	Langere levertijd, hogere kosten .

2. Lawaai- en trillingsreductietechnologie :
   • Strategie : Het verminderen van de ruis en trillingen van de planetaire versnellingsreductie is de sleutel tot het verbeteren van zijn prestaties en gebruikerservaring. Dit wordt voornamelijk bereikt door het tandwielprofiel te optimaliseren, met behulp van zeer nauwkeurige slijpprocessen (zoals Shanghai SGR's vier-assige koppelingscomplexe profielmachine voor het complexe profiel) en het selecteren van hoogwaardige woonmaterialen en dempingsstructuren. Nauwkeurige montage en balancering verminderen ook effectief bronnen van trillingen.
   • Technologievergelijking :

     	Standaard sporenuitrusting	Spiraalvormige versnellingen	Precisie -gemalen tandwielen
     	Ruis en trillingen groter , geschikt voor toepassingen met lage geluidseisen.	Ruis en trillingen kleiner , Hoger laadcapaciteit, geschikt voor toepassingen met een hoge torque en zeer nauwkeurigheid.	Extreem laag geluid en trillingen , Hoogste nauwkeurigheid, die een kerntechnologie vertegenwoordigt voor high-end fabrikanten zoals Shanghai SGR.

Toekomstige trends in Planetaire versnellingsreductie Technologie

Gebaseerd op de ontwikkeling van Shanghai SGR Heavy Industry Machinery Co., Ltd., De belangrijkste toekomstige trends in de industrie zijn:

1. Intelligentie en digitalisering :
   • Trend : Toekomst planetaire versnellingsreducties Zal meer zijn dan alleen eenvoudige mechanische componenten. Door sensoren te integreren, kunnen ze hun eigen temperatuur-, trillings- en smeerstatus in realtime controleren en de gegevens uploaden naar de cloud voor analyse. Dit zal het mogelijk maken voorspellend onderhoud , het bieden van vroege waarschuwingen voordat mislukkingen plaatsvinden en dus dure downtime voorkomen.
   • Relevantie voor Shanghai SGR : De company's use of power and efficiency test systems for gearboxes is a crucial step toward digitalization and performance validation, laying the data foundation for future intelligence.
2. Lichtgewicht en hoge integratie :
   • Trend : Als robotica- en automatiseringsapparatuur kleiner formaat en lager gewicht, planetaire versnellingsreducties evolueren om compacter en lichter te worden. Nieuwe materialen, productieprocessen (zoals geïntegreerde vormtechnologie) en geoptimaliseerde structurele ontwerpen kunnen reductiemiddelen kleinere maten en lichtere gewichten bereiken met behoud van het hoge belastingcapaciteit.
3. High-Precision Manufacturing and R&D :
   • Trend : Hoge precisie is de kern van een planetaire versnellingsreductie's concurrentievermogen. Het hebben van geavanceerde apparatuur zoals de in het binnenland geïnnoveerde toroïdale worm- en kookplaatinstrument en een R & D -team bestaande uit promovendi en senior ingenieurs zijn de sleutel tot het verbeteren van de productnauwkeurigheid en het bouwen van een technologische gracht. Het succes van Shanghai SGR Heavy Industry Machinery Co., Ltd. is een bewijs van zijn langetermijninvesteringen in hoogwaardige apparatuur en talent.

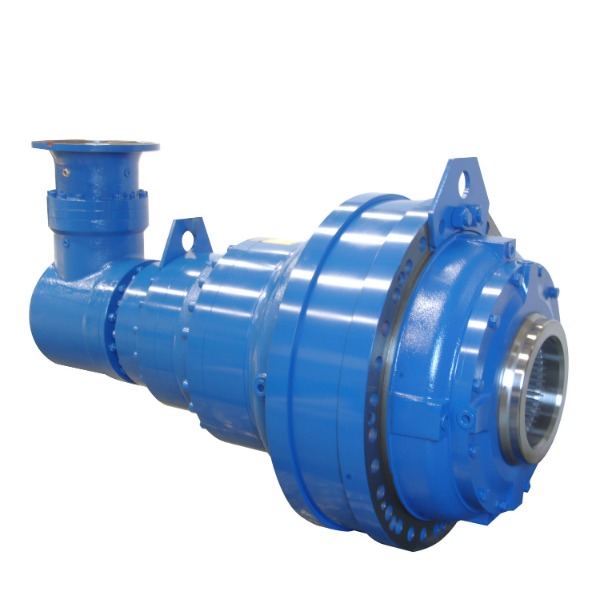

Flensingang rechthoekhoek groot uitvoer koppel planetaire versnellingsbak met motor
