De meest voorkomende typen tandwielreductoren die u misschien wilt weten

Als technisch manager bij SGR, een al lang bestaande fabrikant van tandwielreductoren met meer dan 15 jaar ervaring in de sector, kom ik vaak dezelfde fundamentele vraag tegen van ingenieurs en inkoopspecialisten: “Wat zijn de meest voorkomende soorten tandwielreductoren , en hoe kies ik de juiste?” Het antwoord ligt niet alleen in het begrijpen van transmissieprincipes, maar ook in het afstemmen van prestatiekenmerken op toepassingen in de echte wereld.

Wat zijn de meest voorkomende typen tandwielreductoren?

Bij industriële machines is tandwielreductoren vallen voornamelijk in drie hoofdcategorieën: planetaire tandwielreductoren, wormwielreductoren en tandwielreductoren met parallelle as of kegelvormige tandwielreductoren. Hiervan domineren planetaire en wormwielreductoren toepassingen die een hoge koppeldichtheid, een compact ontwerp of zelfremmend vermogen vereisen.

Planetaire tandwielreductoren blinken uit in efficiëntie (doorgaans 95-98%), hoge koppel-tot-maatverhouding en dynamische belastingsverdeling over meerdere planeettandwielen. Ze zijn ideaal voor servosystemen, bouwapparatuur en industriële aandrijvingen met continu gebruik.

Wormwielreductoren, vooral geavanceerde typen zoals de planaire, dubbel omhullende toroïdale worm, bieden hoge reductieverhoudingen in een enkele fase, inherente mechanische zelfremmende werking en een soepele, stille werking, waardoor ze geschikt zijn voor hijs-, positionerings- en veiligheidskritische systemen.

Bij SGR hebben we onze R&D en productie gericht op precies deze twee hoogwaardige segmenten: de N-serie planetaire tandwielreductoren en de C-serie planaire dubbel omhullende toroïdale wormwielreductoren, beide ontworpen voor veeleisende omgevingen en een lange levensduur.

SGR's planetaire tandwielreductoren

Onze N-serie planetaire tandwielreductoren vertegenwoordigen meer dan een decennium van verfijning in precisietransmissietechnologie. Ontworpen als een direct alternatief voor geïmporteerde merken zoals Brevini, Dynamic, Rossi en Bonfiglioli, combineren ze design op internationaal niveau met lokale ondersteuning en concurrerende prijzen. De belangrijkste specificaties zijn onder meer:

• Tandwieldiameters van 200 mm tot 885 mm
• Uitgangskoppel tot 540.000 N·m
• Snelheidsverhoudingen vanafi ≥ 3, uitbreidbaar via meertrapsconfiguraties
• Modulaire architectuur die honderden modelcombinaties mogelijk maakt

Het invoeruiteinde ondersteunt ronde gaten, spieën, assen, flenzen en geïntegreerde remmen, compatibel met zowel hydraulische als elektromagnetische motoren. Het uitgaande uiteinde biedt een nog grotere flexibiliteit: massieve of holle assen, montage van expansieschijven, spiebaaninterfaces, tandwielen of flenzen, waardoor naadloze integratie mogelijk is in sleufloze boorinstallaties, mijnbouwtransportbanden, scheepslieren en textielmachines.

Alle tandwielen van de planetaire tandwielreductoren van SGR zijn gemaakt van 20CrMnTi-gelegeerd staal, gecarbureerd, afgeschrikt en nauwkeurig geslepen om een ​​laag geluidsniveau, hoge weerstand tegen vermoeidheid en verdeling van de belasting over meerdere tanden te garanderen. Dit resulteert in een soepele, betrouwbare werking en een mechanisch rendement van meer dan 96%.

Bovendien hebben de planetaire tandwielreductoren uit de N-serie in 2009 de “Eerste prijs voor wetenschappelijke en technologische vooruitgang in de tandwielindustrie” gewonnen van de China Gear Industry Association en zijn ze opgenomen in de High-Tech Achievement Transformation Projects van Shanghai. De planetaire tandwielreductoren uit de N-serie zijn een vertrouwde keuze geworden in de bouw-, mijnbouw-, maritieme en textielsector.

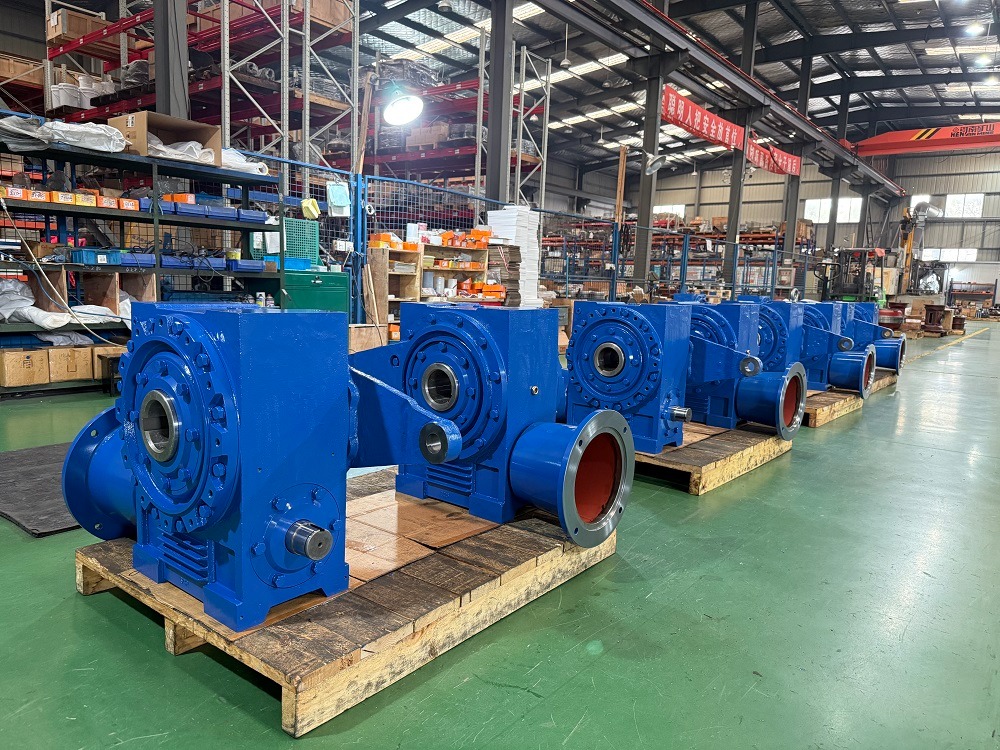

SGR's wormwielreductoren

Als aanvulling op onze planetaire lijn is er de C-serie planaire, dubbel omhullende toroïdale wormwielreductor, een transmissieoplossing die is geworteld in Chinese innovatie en is geoptimaliseerd door samenwerking met toonaangevende universiteiten.

In tegenstelling tot conventionele cilindrische wormwielen is de C-serie dubbel omhullend wormwielreductoren hebben een toroïdale worm die twee keer omhuld is door een theoretisch vlak, waardoor een meertandig oppervlakcontactmaas met het wormwiel ontstaat. Dit ontwerp verhoogt het laadvermogen en de transmissie-efficiëntie aanzienlijk, terwijl de slijtage wordt verminderd.

Technische hoogtepunten van de dubbel omhullende wormwielreductoren zijn:

• Hartafstanden van 100 mm tot 710 mm
• Uitgangskoppel tot 160.000 N·m
• Snelheidsverhoudingen vanaf ≥ 10, met zelfremmend vermogen bij hogere verhoudingen
• Verwisselbare installatieafmetingen met CAVEX®-type units

De worm van de dubbel omhullende wormwielreductoren is gemaakt van 20CrMnTi, gecarbureerd en geslepen, terwijl het wormwiel gebruik maakt van hoogwaardig tinbrons, wat uitstekende antiwrijvings- en slijtvaste eigenschappen garandeert. Het resultaat is een verloopstuk dat een lange levensduur, hoge betrouwbaarheid en verbeterde mechanische veiligheid biedt, wat van cruciaal belang is bij hijsen, metallurgie, waterkrachtpoorten en rubberkalanders.

SGR heeft systematisch de ontwerp-, productie-, assemblage- en testprotocollen voor deze technologie ontwikkeld, met als doel een werkelijk inheemse, hoogwaardige transmissieoplossing te promoten. Op verzoek zijn ook op maat gemaakte sleutelcomponenten verkrijgbaar.

Gesteund door de DNV ISO 9001-certificering, de goedkeuring van SGS-leveranciers en de erkenning als een Shanghai “Specialized, Refined, Unique, and Innovative” (SRII) onderneming, blijft SGR zich inzetten voor de vooruitgang van de tandwieloverbrengingstechnologie. Of uw toepassing nu de hoge efficiëntie en vermogensdichtheid van planetaire aandrijvingen vereist, of de robuustheid en zelfvergrendelende veiligheid van dubbelomhullende wormwielreductoren, SGR biedt technische oplossingen die dag in dag uit presteren onder de zwaarste omstandigheden. (Auteur, SGR, Angie Zhang)
